Amplificatore operazionale LT1469

Panoramica del Prodotto

L' LT1469 è un doppio amplificatore operazionale di precisione ad alta velocità con precisione a 16 bit e 900 ns che si stabilizzano a 150 µV per incrementi di 10 V. Questa combinazione unica di precisione e prestazioni CA rende l' LT1469 la scelta ottimale per applicazioni ad alta precisione come la conversione corrente-tensione DAC e buffer ADC. La precisione iniziale e le caratteristiche di deriva della tensione di offset in ingresso e della corrente di polarizzazione in ingresso invertente sono adattate alle applicazioni invertenti.

Caratteristiche LT1469

Guadagno di larghezza di banda di 90 MHz, f = 100 kHz

Tensione massima di offset in ingresso: 125μV

Tempo di assestamento: 900 ns (AV = –1, 150 µV, passo 10 V)

Velocità di risposta 22 V/μs

Bassa distorsione: –96,5 dB per 100 kHz, 10 VP-P

Deriva massima della tensione di offset in ingresso: 3μV/°C

Corrente di polarizzazione massima dell'ingresso invertente: 10nA

Guadagno CC minimo: 300 V/mV

Oscillazione minima dell'uscita a 2k: ±12,8 V

Guadagno unitario stabile

Voltaggio del rumore in ingresso: 5 nV/√Hz

Corrente di rumore in ingresso: 0,6 pA/√Hz

Rumore di ingresso totale ottimizzato per 1kΩ < RS < 20kΩ

Specificato per forniture di ±5 V e ±15 V

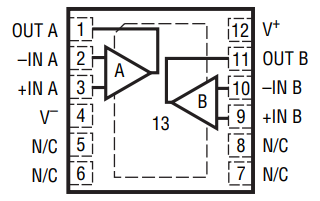

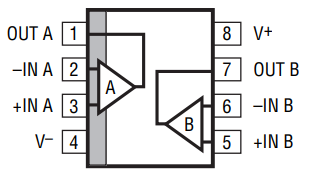

Piedinatura LT1469

Le seguenti figure rappresentano lo schema della piedinatura dell'LT1469.

Piedinatura LT14691

Piedinatura LT14692

Applicazioni LT1469

Strumentazione di precisione

Sistemi di acquisizione dati ad alta precisione

Convertitore corrente-tensione DAC a 16 bit

Buffer ADC

Filtro attivo a bassa distorsione

LT1469  Vantaggi

La velocità di variazione di 22 V/μs dell'LT1469 migliora le prestazioni dei segnali di grandi dimensioni rispetto ad altri amplificatori operazionali di precisione in applicazioni quali filtri attivi e amplificatori per strumentazione.

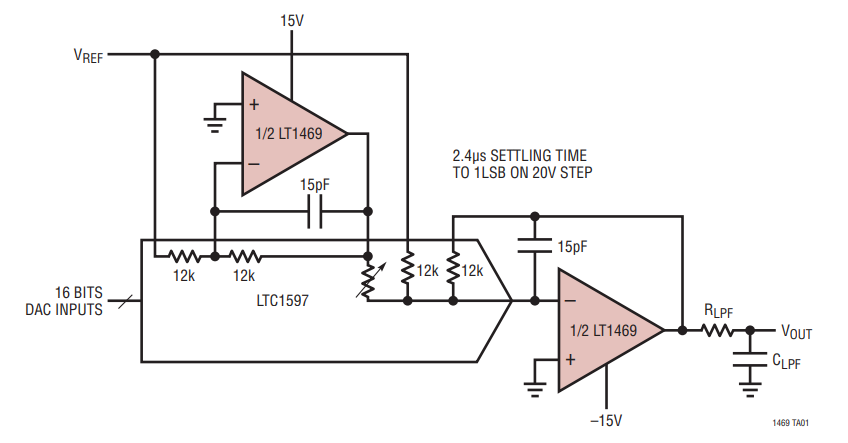

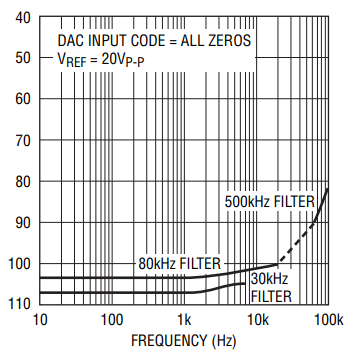

LT1469  Applicazioni tipiche

Le figure seguenti mostrano le applicazioni tipiche dell'LT1469.

LT1469 Applicazioni tipiche

Modalità di moltiplicazione bipolare

Specifica LT1469

Domande frequenti su LT1469

1.Che tipo di applicazioni fa l'lt1469?

Questa combinazione unica di precisione e prestazioni CA rende l'LT1469 la scelta ottimale per applicazioni ad alta precisione come la conversione corrente-tensione DAC e buffer ADC. La precisione iniziale e le caratteristiche di deriva della tensione di offset in ingresso e della corrente di polarizzazione in ingresso invertente sono adattate alle applicazioni invertenti.

2.Cos'è l'amplificatore operazionale ad alta velocità?

Gli amplificatori operazionali ad alta velocità vengono utilizzati in sistemi di acquisizione dati ad alte prestazioni in sistemi di strumentazione, telecomunicazioni, laboratori e medici. I progettisti che desiderano componenti affidabili e affidabili che consentano le massime prestazioni dal loro progetto vengono qui per la fonte definitiva di amplificatori operazionali ad alta velocità.

3.Qual è la funzione principale dell'amplificatore operazionale?

Un amplificatore operazionale è un circuito integrato in grado di amplificare segnali elettrici deboli. Un amplificatore operazionale ha due pin di ingresso e un pin di uscita. Il suo ruolo fondamentale è amplificare ed emettere la differenza di tensione tra i due pin di ingresso.

4.Quali sono i vantaggi dell'amplificatore operazionale?

Vantaggi: maggiore stabilità del circuito, maggiore impedenza di ingresso, minore impedenza di uscita, maggiore larghezza di banda di frequenza a guadagno costante.

5.Quali sono i componenti base di un amplificatore operazionale?

Gli amplificatori operazionali, in breve gli amplificatori operazionali, sono circuiti integrati, costruiti principalmente da transistor e resistori. Questi circuiti integrati moltiplicano un segnale di ingresso in un'uscita più grande. È possibile utilizzare questi componenti con tensione e corrente sia nei circuiti CC che CA.
