Lo que necesita saber sobre el diodo 1N4007

1n4007

Introducción


Un diodo  es un dispositivo semiconductor de unión PN común en el ámbito de la microelectrónica. Porque está formado por componentes P y N. Funciona como un interruptor unidireccional, permitiendo que la corriente fluya en una dirección y deteniéndola en la otra.

El diodo 1N4007  es miembro de la familia de silicio de la serie 1N400X. Es un diodo rectificador de uso general que convierte señales de corriente alterna (CA) en señales de corriente continua (CC) en productos eléctricos.

Este tutorial discutirá su distribución de pines, características, especificaciones, circuitos de ejemplo y aplicaciones.


Ⅰ  ¿Qué es el  diodo 1N4007 ?


El diodo IN4007  es un dispositivo que permite que la electricidad solo viaje en una dirección. En otras palabras, la corriente siempre debe viajar del ánodo al cátodo. La capacidad máxima de carga de corriente del diodo 1N4007 es 1A y puede soportar picos de hasta 30A.

Debido a que estos diodos solo permiten que la corriente eléctrica viaje en una dirección, se utilizan para convertir corriente alterna (CA) en corriente continua (CC). Al construir un rectificador, es fundamental utilizar el diodo adecuado para ese fin; de lo contrario, el circuito podría dañarse.






Ⅱ  Distribución de pines  del diodo 1N4007

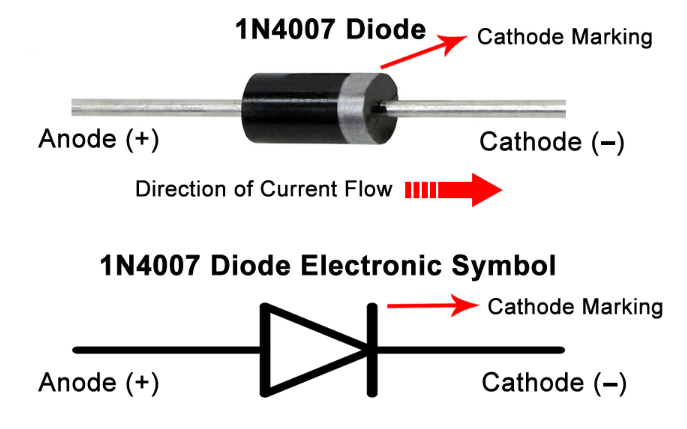

El siguiente gráfico muestra la distribución de pines del símbolo lógico de un diodo 1N4007 :




Distribución de pines del símbolo lógico del diodo 1N4007



Cuando el voltaje en el ánodo excede el voltaje en el cátodo, se dice que el diodo está "polarizado en directa", porque la corriente eléctrica "fluye hacia adelante". En un estado de polarización directa, la mayor cantidad de corriente que el diodo puede conducir de manera estable es 1 amperio.

Teóricamente, cuando el voltaje en el cátodo excede el voltaje en el ánodo, el diodo no conducirá corriente eléctrica. En realidad, el diodo conduce una pequeña corriente en estas condiciones. Si el diferencial de voltaje se vuelve lo suficientemente grande, la corriente a través del diodo aumentará y el diodo fallará.




El diagrama de distribución de pines 1N4007



Las configuraciones de pines del 1N4007 son las siguientes:

Pin 1, ánodo, la corriente entra siempre a través del ánodo

El pin 2 es el cátodo y la corriente siempre sale por el cátodo.


2.1 Configuración del diodo 1N4007


Las siguientes tablas enumeran los detalles de los pines de los terminales de ánodo y cátodo:



Nombre del PIN

Descripción

Ánodo

Terminal +Ve para conectar.

Cátodo

-Ve terminal para conectar.


2.2 Tiempo de recuperación de Reverenciar


1N4007 , al igual que otros diodos, requiere un tiempo de recuperación inversa para recuperarse después de cambiar del modo de polarización directa a inversa. Durante la recuperación inversa, el diodo genera una gran corriente inversa, que genera calor. Cuanto mayor sea la frecuencia de la señal de entrada, más tiempo le tomará al diodo restaurar su condición. Debido a su largo período de recuperación, el 1N4007 es un diodo de baja frecuencia. Como resultado, sólo debe utilizarse para aplicaciones de baja frecuencia.


Ⅲ  Características y especificaciones del diodo 1N4007


Corriente directa en promedio: 1A

Corriente directa máxima en modo no repetitivo: 30 A

Corriente directa máxima no repetitiva: 30 A.

Temperatura de unión de funcionamiento: -550 C – 1750 C

Corriente inversa: 5 uA

Tipo de paquete: DO-41

Disipación de energía: 3 vatios

Voltaje directo: 1,1 voltios

Algunas de las otras características se mencionan a continuación:

Caída de voltaje de avance rápido

Capacidad de carga de corriente extrema

La corriente inversa es casi inexistente.

Voltaje pico de inversión extremadamente alto



Descripción del paquete del fabricante

PAQUETE SELLADO HERMÉTICO-2

Estado

Interrumpido

Tipo de diodo

DIODO RECTIFICADOR

Conexión de caso

AISLADO

Configuración

SOLTERO

Material del elemento del diodo

SILICIO

Voltaje directo-máx. (VF)

1,1 voltios

Código JEDEC-95

DO-41

Código JESD-30

O-XALF-W2

Pk sin repetición Avance Actual-Max

30,0 A

Número de elementos

1.0

Número de fases

1.0

Número de terminales

2

Temperatura de funcionamiento mínima

-65.0 Cel

Temperatura de funcionamiento máxima

175,0 cel

Corriente de salida máxima

1,0 A

Material del cuerpo del paquete

NO ESPECIFICADO

Forma del paquete

REDONDO

Estilo del paquete

FORMA LARGA

Temperatura máxima de reflujo (Cel)

NO ESPECIFICADO

Estado de calificación

No calificado

Rep Pk Voltaje inverso-máx.

1000,0 voltios

Subcategoría

Diodos rectificadores

Montaje superficial

NO

Formulario terminal

CABLE

Posición de terminales

AXIAL

Tiempo @ Temperatura máxima de reflujo: máx. (s)

NO ESPECIFICADO

Especificaciones


Ⅳ  Aplicaciones del diodo 1N4007


Se puede utilizar para evitar el problema de la polaridad inversa.

Rectificadores (Media Onda y Onda Completa)

Como salvaguardia, se utiliza.

Reguladores de flujo para corriente.


Ⅴ  Reemplazo y equivalente de diodo 1N4007


El diodo 1N4007  tiene los siguientes equivalentes: 1N4148, 1N4733A, 1N5408, 1N5822, diodos Zener .

Si está trabajando con menos de 400 V, puede usar 1N4004, si está trabajando con menos de 600 V, puede usar 1N4005 y si está trabajando con menos de 800 V, puede usar 1N4006; los demás valores de 1N4007 son exactamente los mismos. Sin embargo, si trabaja con voltajes superiores a 800 V y inferiores a 1000 V, puede utilizar diodos HER208, HER158, FR207 y FR107 como contrapartes. Si está trabajando por encima de 1000 V, puede sustituir EM520, EM513 y 1N5399.

Comprenda sus diferencias comparando hojas de datos, configuraciones de pines y aplicaciones antes de seleccionar un reemplazo.


Ⅵ  Circuito de ejemplo de diodo 1N4007


En esta parte, veremos algunos circuitos de muestra de diodos 1N4007  :


6.1 1N4007 en modo polarizado directo e inverso


Se dice que el  diodo 1N4007  tiene polarización directa cuando el voltaje de entrada aplicado al terminal del ánodo es mayor que el voltaje de entrada aplicado al terminal del cátodo. Cuando el voltaje de entrada proporcionado excede los 0,6 voltios, el diodo IN4007 produce un cortocircuito. El voltaje de caída directa del 1N4007 es de 0,6 V.

La siguiente simulación de proteus es una magnífica demostración del concepto de conmutación de diodos:






Los dos circuitos representan los estados del diodo. El primer circuito muestra el diodo en su estado de polarización directa. El ánodo está conectado a la fuente de alimentación, mientras que el cátodo está conectado a tierra. Como resultado, el ánodo del diodo tiene un potencial mayor que el cátodo, lo que permite que la corriente exceda su región de agotamiento. El LED se enciende a medida que la corriente lo atraviesa.

El segundo circuito, por otro lado, muestra el escenario con polarización inversa, en el que la corriente no puede fluir debido a una región de agotamiento y el LED no brilla.

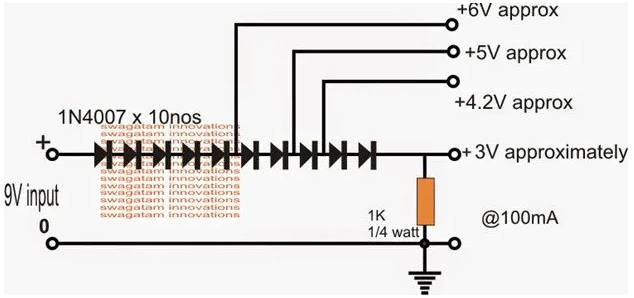

6.2 1N4007 como regulador de voltaje


Este circuito muestra cómo utilizar diodos 1N4007  como regulador de voltaje. El esquema muestra un regulador de voltaje:





Un diodo tiene un área de agotamiento y, al pasar a través de la barrera, el voltaje cae 0,6 voltios. Aprovechando esta caída de potencial podremos crear un regulador de voltaje que satisfaga nuestras necesidades.


Diez diodos 1N4007 están conectados espalda con espalda en serie para generar 3 voltios a partir de una fuente de alimentación de 9 voltios. Cuando la corriente directa fluye desde el primer diodo a través de un terminal de ánodo a cátodo, el voltaje a través del primer diodo se reduce en 0,6 V y el voltaje de entrada para un segundo diodo es 9-0,6 = 8,4 V. Se produce un proceso similar para cada diodo y el voltaje de entrada disminuye progresivamente de 9 voltios a los 3 voltios requeridos, lo que permite usarlo para alimentar cualquier dispositivo electrónico que requiera 3 V.

Este no es un diseño recomendado para proyectos del mundo real, pero se proporciona el circuito de ejemplo para demostrar el uso del diodo 1N4007.


Ⅶ  ¿Cómo funciona el diodo 1N4007 ?


El 1N4007 de ON Semiconductor es un diodo de uso general. Es común en aplicaciones de rectificadores y fuentes de alimentación. El tamaño compacto de estos diodos los hace apropiados para aplicaciones con limitaciones de espacio. El siguiente circuito es un circuito rectificador de diodo puente completo que convierte voltaje de CA en voltaje de CC . El puente completo se compone de cuatro diodos que se encienden y apagan a intervalos regulares durante los semiciclos positivo y negativo del voltaje de corriente alterna para producir una señal de CC en la salida del rectificador.




Circuito de aplicación 1N4007


Ⅷ  ¿Cómo probar un diodo 1N4007 ?


Un diodo 1N4007  es un tipo de componente eléctrico que permite que la corriente fluya en una sola dirección. Cuando la corriente invierte su dirección, el diodo la detiene. El diodo 1N4007 es un dispositivo compacto de uso general capaz de manejar corrientes de hasta 1 amperio y voltajes de hasta 1000 voltios. Un diodo, como cualquier otro componente eléctrico, puede fallar. Es posible que no se abra y conduzca la corriente en cualquier sentido, o que se produzca un cortocircuito y conduzca la corriente en ambas direcciones. Además, el diodo puede tener fugas significativas en la dirección opuesta. Se puede utilizar un multímetro, una batería y una resistencia de bajo valor para probar un diodo 1N4007.


Un diodo es un tipo de componente eléctrico que permite que la corriente fluya en una sola dirección.

Examine atentamente el diodo 1N4007 y observe la presencia de un anillo blanco en un extremo del dispositivo. Esto denota el extremo cátodo del diodo. El ánodo está en el otro extremo.


Examine atentamente el diodo 1N4007 y observe la presencia de un anillo blanco en un extremo del dispositivo.

Encienda el multímetro y ajuste la perilla de función para leer la resistencia. Verifique que el cable negro de la sonda esté enchufado en el enchufe común o negativo del medidor y que la sonda roja esté enchufada en el enchufe positivo.

Conecte la sonda negra del multímetro al cable del cátodo del 1N4007. Este es el lado con bandas o rayas. Conecte la sonda roja al cable del ánodo del diodo. Puede resultar conveniente enrollar los cables del diodo alrededor de las puntas de las sondas. Tocar las puntas de las sondas o los cables con los dedos puede distorsionar la lectura del medidor ya que la resistencia de su cuerpo distorsionará la lectura. El medidor debe mostrar 0 o un valor extremadamente bajo, como 1 ohmio. Si lee una resistencia alta, el diodo se ha abierto internamente, por lo tanto, deséchelo.

Invierta los cables de la sonda en el diodo para que la sonda negra toque el cable del ánodo y la sonda roja toque el cátodo. El medidor debería mostrar ahora una resistencia extremadamente alta. El medidor puede mostrar "OL" para sobrecarga o algo similar para indicar una resistencia que es demasiado grande para que el medidor la lea. Si la resistencia es demasiado baja, el diodo está en cortocircuito y, por tanto, defectuoso.


Invierta los cables de la sonda en el diodo para que la sonda negra toque el cable del ánodo y la sonda roja toque el cátodo.

Retire el diodo de las puntas de las sondas del medidor. Seleccione miliamperios CC (milésimas de amperio) o microamperios en la perilla selectora del medidor (millonésimas de amperio). Envuelva o engarce un cable de la resistencia de 470 ohmios al terminal positivo de un clip de batería AA. Conecte el cable del cátodo del diodo al cable libre de la resistencia. Envuelve el ánodo alrededor de la punta de la sonda positiva del multímetro. Conecte la punta de la sonda negativa del medidor al terminal negativo del clip de la batería. Inserte una batería AA nueva en el clip. Se debe obtener una lectura actual de no más de 5 microamperios. Si el medidor lee sustancialmente más que esto, el diodo está defectuoso y debe ser reemplazado.


Ⅸ  Preguntas frecuentes


1. ¿ Cuándo actúa el diodo IN 4007 como cortocircuito ?


¿ Cuál es el propósito de un diodo 1N4007 ? El diodo rectificador 1N4007 está diseñado para usarse en circuitos que requieren la conversión de corriente alterna a corriente continua. Tiene una tensión máxima inversa (PIV) de 1000 V y puede pasar corrientes de hasta 1 A.


2. ¿Cuál es la diferencia entre los diodos 1N4001 y 1N4007 ?


El voltaje inverso repetitivo máximo del 1N4001 es de 50 V, pero el del 1N4007 es de 1000 V. El voltaje inverso RMS del 1N4001 es de 35 V, mientras que el voltaje inverso RMS del 1N4007  es de 700 V. 1N4001 tiene una capacitancia de unión típica de 15 pF, mientras que 1N4007 tiene una capacitancia de 8 pF.


3. ¿Es el 1N4007 un diodo Schottky ?


1N4007  es un diodo rectificador con unión PN. El diodo Schottky 1N5819 tiene dos pines, una corriente máxima de 25 amperios y un rango de temperatura de trabajo de -65 °C +125 °C. Se utiliza con frecuencia en aplicaciones de alta frecuencia, como inversores y convertidores CC-CC.


4. ¿Para qué se utiliza un diodo 1N4001 ?


La serie 1N400x (o 1N4001  o 1N4000) es una destacada familia de diodos rectificadores de silicio de uso general de un amperio que se utiliza ampliamente en adaptadores de CA para electrodomésticos comunes. Su voltaje de bloqueo oscila entre 50 y 1000 voltios (1N4001) (1N4007).


5. ¿Qué es 1N en el diodo D 1N4007 ?


1N es una abreviatura de Semiconductor de unión única. 2N es una abreviatura de Semiconductor de doble unión. 1 denota una única intersección. Debido a que el diodo está construido con dos tipos distintos de semiconductores P y N, se forma una unión entre ellos.


6. ¿ Cuánta corriente puede manejar un diodo 1N4007 ?


La corriente máxima que puede transportar el diodo al mismo tiempo es de 30 amperios.


7. ¿Puedo reemplazar 1N4001 con 1N4007?


Sí. El 1N4007  puede soportar un voltaje inverso (Vr) mayor, 1000 V en comparación con 50 V.


8. ¿Cuál es la diferencia entre diodo y diodo Schottky ?


El diodo Schottky, al igual que otros diodos, controla la dirección del flujo de corriente en un circuito. Sin embargo, a diferencia de los diodos ordinarios, el diodo Schottky se distingue por su bajo voltaje directo y su rápida capacidad de conmutación. Como resultado, son una excelente solución para aplicaciones de radiofrecuencia y cualquier dispositivo que requiera bajo voltaje.


9. ¿Qué es el yodo D 1N5408 ?


El diodo 1N5408 de Diode Inc  es un rectificador de uso general con terminales axiales en un encapsulado DO-201AD. El dispositivo tiene una unión difusa, una alta capacidad de corriente y una baja corriente de fuga directa e inversa. Vrrm (tensión inversa máxima repetida) de 1kV. IFSM de 200A con sobrecorriente directa no repetitiva.


10. ¿Qué es un yodo 1A D ?


Estos diodos 1N4001 de uso general tienen una amplia gama de aplicaciones. Los diodos permiten que la corriente fluya en una sola dirección (ánodo a cátodo). Estos diodos, que se utilizan comúnmente para corregir el voltaje, también se pueden emplear para defenderse contra el voltaje de polaridad inversa. Está disponible una corriente directa de 1 amperio con un aumento máximo de 30 amperios. Dos diodos en un paquete.


11. ¿Cuáles son las características de la clavija del diodo 1N4007 ?


Especificaciones para el 1N4007 1000 voltios como voltaje inverso máximo 2 Corriente directa en promedio: 1 A Corriente directa máxima (no repetitiva): 30 A 4 Temperatura de unión de funcionamiento: -550 °C a 1750 °C Se disipan 5 vatios de potencia 1,1 voltios en el DO-41 de corriente inversa de 5 uA en dirección directa es un paquete DO-41.


12. ¿ Cuál es el voltaje de caída directa del 1N4007?


Cuando el voltaje de entrada proporcionado excede los 0,6 voltios, el diodo IN4007 produce un cortocircuito. El voltaje de caída directa del 1N4007 es de 0,6 V. La siguiente simulación de Proteus es una excelente demostración del concepto de conmutación de diodos: los dos circuitos representan los estados del diodo.


13. ¿ Cuándo actúa el 1N4007 como cortocircuito ?


Polarización directa e inversa 1N4007. Se dice que un diodo tiene polarización directa cuando el voltaje de entrada aplicado al terminal del ánodo es mayor que el voltaje de entrada aplicado al terminal del cátodo. Cuando el voltaje de entrada proporcionado excede los 0,6 voltios, el diodo IN4007 produce un cortocircuito. El voltaje de caída directa del 1N4007 es de 0,6 V.


14. ¿ Cuándo actúa el diodo IN 4007 como cortocircuito ?


Cuando el voltaje de entrada proporcionado excede los 0,6 voltios, el diodo IN4007 produce un cortocircuito. El voltaje de caída directa del 1N4007 es de 0,6 V.


15. ¿Cómo es la característica de corriente directa de un diodo ?


Después de 0,7 voltios de voltaje de transmisión, el aumento de la corriente de transmisión es bastante rápido y (VF) es casi constante. Debido a la resistencia interna o la pérdida de voltaje de resistencia dinámica, el incremento en el voltaje de reenvío es menor y el reenvío aumenta constantemente. Hay tres puntos distintos A, B y C en la curva (a).


16. ¿ Dónde podemos utilizar 1N4007 ?


1N4007  se puede utilizar en varios circuitos; A menudo está diseñado para rectificación de uso general, pero también se puede utilizar en cualquier circuito que requiera bloqueo de voltaje, bloqueo de picos de voltaje, etc. También es útil en circuitos lógicos digitales.


17. Precio del diodo 1N4007 y dónde comprarlo


Este tipo de componente electrónico es extremadamente económico y cuesta sólo unos céntimos de euro. Como resultado, son bastante asequibles. Puedes encontrarlos en tiendas especializadas en electrónica o online en sitios como Amazon.


18. ¿Cuál es la clasificación PIV de un diodo 1n4007 ?


Cuando el diodo 1n4007  se expone a cualquier voltaje inverso, este es el voltaje inverso más alto que puede soportar. Normalmente, cuando empleamos diodos en aplicaciones de señales de CA (por ejemplo, rectificadores), debemos elegir un diodo con un voltaje de ruptura inverso alto para poder sobrevivir.


19. ¿Puedo reemplazar un diodo B5819 con 1N4007?


El B5819 es un diodo Schottky de 1 amperio con una tensión nominal inversa de 40 voltios y está diseñado para usarse en una fuente de alimentación conmutada de alta velocidad. Es un componente de montaje en superficie. El diodo 1N4007  es un diodo de silicio típico con cables que funciona a 1 amperio y 1000 voltios. Tiene un tiempo de recuperación inversa de 2 segundos (que es una duración considerable). No funcionará correctamente con un suministro de conmutación de alta velocidad. Está diseñado para aplicaciones de alta tensión y baja frecuencia. Digikey suministra diodos B5819 a un precio razonable. Mouser también es uno de los proveedores.Mientras tanto, también puedes visitar nuestra web.
