Zavorra induttiva
I. Panoramica
1.1 Definizione di reattore a induttanza
Dispositivo collegato tra un alimentatore e una o più lampade a scarica. La sua funzione principale è limitare la corrente della lampada al valore desiderato mediante una combinazione di induttanza, capacità o induttanza e capacità. Il dispositivo può essere costruito da uno o più componenti separati.
Il reattore può anche includere componenti che funzionano per variare la tensione di alimentazione, fornire una tensione di avvio ausiliaria e una corrente di preriscaldamento, impedire l'avvio a freddo, ridurre gli effetti stroboscopici, correggere il fattore di potenza e sopprimere le interferenze RF.
1.2 Tipi di reattori a induttanza
(1) Reattore ad impedenza
È costituito da un chip di ferro con un traferro completo del circuito magnetico principale e una bobina di un unico avvolgimento. Il principio dell'impedenza indotta lineare limita la corrente di avviamento e la corrente operativa della lampada corrispondente a un intervallo di funzionamento stabile.

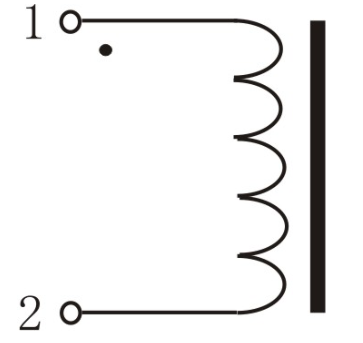

Schema elettrico del reattore a impedenza
Caratteristiche:
Il reattore a induttanza d'impedenza è una bobina d'impedenza utilizzata in serie con la sorgente luminosa HID. La sua funzione è limitarla a una determinata corrente con una determinata tensione, in modo che la sorgente luminosa si trovi nella corrente iniziale dell'intervallo sicuro quando viene avviata. È un componente di corrente costante quando la sorgente luminosa è normalmente illuminata e mantenuta in una determinata corrente di funzionamento.
Vantaggi:
UN. Il circuito è semplice e facile da revisionare. È costituito da un condensatore di compensazione, un trigger elettronico e un reattore di impedenza. Il fattore di potenza del circuito è ≥0,85.
B. La prestazione è affidabile e stabile. Nel circuito in serie, il reattore ad impedenza svolge il ruolo di un cuore. Gli altri condensatori di compensazione e trigger elettronici sono componenti di lavoro ausiliari. Poiché il reattore può funzionare continuamente per dieci anni alla temperatura della bobina di 130 ℃ (secondo il test TUV in Germania), il reattore non verrà danneggiato senza danni alla sorgente luminosa.
C. Con un'ampia gamma di applicazioni, può essere utilizzato in ambienti ad alta temperatura e non sarà influenzato dal guasto del condensatore di compensazione. La sua affidabilità è particolarmente evidenziata negli apparecchi di illuminazione integrati.
D. Quando la linea funziona, il reattore stesso ha un basso consumo energetico, quindi è anche un prodotto a risparmio energetico.
Svantaggio:
UN. La corrente di avviamento è elevata e la corrente di avviamento è circa 1,5 volte la corrente di lavoro. A causa della grande corrente di avviamento, la capacità della linea dovrebbe essere aumentata di 1,5 volte durante la progettazione della linea, il che rappresenta anche un costo elevato.
B. Quando la sorgente luminosa è in funzione, la potenza della lampada è fortemente influenzata dall'aumento della tensione di alimentazione. Quando la tensione di alimentazione cambia del 10%, la potenza della lampada cambia di oltre ±30%, il che influirà sulla durata della sorgente luminosa.
C. Nella sorgente luminosa con tensione elevata del tubo della lampada, la durata massima della sorgente luminosa non può essere completamente soddisfatta. Poiché la tensione del tubo si autoestinguerà quando supera i 154 V nella tensione di linea di 220 V e la tensione del tubo della lampada aumenterà con l'aumentare del numero di anni di utilizzo della lampada. Naturalmente sono tanti i fattori che influiscono sulla durata della sorgente luminosa come ad esempio la qualità della lampada stessa; i parametri di progettazione del reattore e la compatibilità della sorgente luminosa. In breve, anche l'uso dell'impedenza è un punto debole per la massima garanzia di durata della sorgente luminosa.
D. In condizioni anomale, dopo che i due fili della lampada sono stati cortocircuitati, la corrente del reattore è molto elevata e anche il calore è molto elevato, il che potrebbe causare danni al circuito se dura a lungo.
(2) Zavorra per dispersioni di flusso magnetico
È composto principalmente da un chip di ferro con un traferro sagomato del circuito magnetico principale e da una bobina più un pezzo di circuito magnetico di due avvolgimenti. L'avvolgimento primario ottiene energia elettrica dalla rete elettrica e la presa dell'avvolgimento primario è collegata all'avvolgimento secondario. Utilizzando il principio dell'induzione elettromagnetica, l'energia elettrica viene indotta sull'avvolgimento secondario e sull'estremità del condensatore di avviamento per soddisfare i requisiti di tensione di avviamento e corrente di funzionamento stabile della lampada corrispondente. Le due caratteristiche del reattore di potenziamento e di dispersione magnetica hanno formato molte caratteristiche diverse da quelle del reattore a impedenza.
Schema elettrico del reattore con dispersione di flusso magnetico
Caratteristiche:
Il reattore di dispersione del flusso magnetico è un circuito di picco di tipo conduttore LC. L'onda fondamentale viene modificata dall'accoppiamento automatico e dalla saturazione magnetica locale, quindi risuona con il condensatore funzionante per ottenere una tensione a circuito aperto più elevata e una corrente operativa della lampada di maggiore durata. Si tratta di un circuito di illuminazione ad alto fattore di potenza con un fattore di potenza di linea di 0,90~0,97, che presenta i suoi vantaggi unici per le sorgenti luminose puntiformi HID.
Vantaggi:
UN. La corrente di avviamento è piccola ed è inferiore alla corrente di lavoro. Non è necessario considerare l'aumento della capacità della linea nella progettazione del circuito, il che può ridurre il grande investimento.
B. La tensione varia ma la potenza della lampada è costante. Quando la tensione fluttua di ±10%, la potenza della lampada può essere modificata entro il 10%, prolungando la durata della sorgente luminosa.
C. La maggiore tensione a circuito aperto può prolungare la durata della sorgente luminosa. La tensione generale a circuito aperto del reattore con dispersione di flusso magnetico è superiore a 300 V (in particolare la lampada ad alogenuri metallici), che può fornire una tensione a circuito aperto superiore al tipo a impedenza. Soddisfa ampiamente i requisiti di tensione a circuito aperto × 70% ≥ tensione del tubo.
D. Il fattore di potenza della linea è relativamente alto, generalmente può essere progettato tra 0,9 e 0,97. è un prodotto di illuminazione verde ad alto fattore di potenza.
e. In condizioni anomale di cortocircuito verificatosi su due fili della lampada, la corrente in ingresso è inferiore e l'intero sistema non ne risentirà.
Caratteristiche:
UN. Il volume è maggiore del tipo di impedenza e il costo è superiore al tipo di impedenza.
B. L'uscita è collegata in serie con un condensatore per attivare l'illuminazione. Il condensatore gioca un ruolo molto importante. Se la capacità del condensatore cambia notevolmente, ciò influenzerà direttamente il flusso luminoso della lampadina, ma la capacità è fortemente limitata dalla temperatura. Pertanto, i requisiti per le prestazioni e la resistenza alla temperatura del condensatore sono molto elevati.
C. Poiché la temperatura del condensatore è limitata, l'ambiente è peggiore dell'impedenza del reattore.
(3) Secondo il modulo di installazione
— Alimentatore indipendente: un alimentatore che può essere installato separatamente dall'apparecchio senza la necessità di una custodia aggiuntiva. Può essere un alimentatore integrato con apposita custodia che fornisce la protezione richiesta contrassegnata sul logo.
— Reattori integrati: reattori appositamente progettati che possono essere montati in apparecchi di illuminazione, scatole o custodie. Si considera un caso la sala controllo alla base del lampione.
— Alimentatore integrale: un alimentatore che diventa una parte insostituibile dell'apparecchio di illuminazione e non può essere testato separatamente dall'apparecchio di illuminazione.
1.3 Ambiente per l'utilizzo del reattore induttivo
I reattori induttivi non possono essere utilizzati all'aperto. Se deve essere utilizzato, deve essere preparato per resistere all'acqua e all'umidità, in modo da evitare cortocircuiti causati dall'acqua nella linea; dovresti anche prestare attenzione alla temperatura ambiente, il limite superiore generale non supera i 50 gradi e il limite inferiore non è inferiore a meno 15 gradi, in modo da evitare che l'induttanza all'interno della lampada si bruci a causa della temperatura eccessiva o possa t si avvia e si brucia a causa della bassa temperatura.
Ⅱ Struttura del prodotto
2.1 Principio di funzionamento del reattore a dispersione di flusso magnetico
Quando una fonte di alimentazione CA 220 V 50 Hz viene applicata al circuito chiuso dell'interruttore, la corrente scorre attraverso il reattore, il filamento della lampada e lo starter per riscaldare il filamento (lo starter è disconnesso all'inizio, a causa dell'applicazione di una tensione AC maggiore di 180V, l'arco del gas nell'avviatore fa gorgogliare, ed il bimetallo nella bolla viene espanso e deformato termicamente, ed i due elettrodi vengono avvicinati per formare un passaggio per il riscaldamento del filamento).
Quando i due elettrodi dell'attuatore vengono avvicinati, il bimetallo si raffredda e i due elettrodi vengono scollegati poiché non vi è scarica dell'arco. Poiché il reattore a induttanza è induttivo, quando i due elettrodi vengono scollegati, la corrente nel circuito scompare improvvisamente, quindi il reattore genera un'elevata tensione impulsiva, che viene sovrapposta alla tensione di alimentazione e quindi applicata ai capi della lampada per realizzare il gas inerte nel tubo della lampada si ionizza provocando la scarica dell'arco. (Il tempo di tensione dell'impulso elevato è di circa 1 ms 600 V ~ 1500 V e il valore esatto della tensione dipende dal tipo di lampada).
Nel normale processo di illuminazione, l'autoinduttanza del reattore agisce per stabilizzare la corrente nel circuito. Un reattore a induttanza è una bobina induttante con nucleo di ferro. La natura dell'induttore è che quando la corrente nella bobina cambia, causerà un cambiamento del flusso magnetico nella bobina, generando così una forza elettromotrice indotta la cui direzione è opposta alla direzione della corrente, impedendo così il cambiamento di la corrente, limitandola e stabilizzandola.
2.2 Costruzione, forma e processo produttivo del reattore a induttanza
(1) Costruzione
A. Il reattore magnetico è costituito da una laminazione di silicio, una bobina smaltata, un coperchio terminale scheletrato, una piastra di base (involucro esterno) e un terminale.
B. Ruolo:
Bobina: Genera una forza elettromotrice indotta. In caso di accensione, a causa dell'esistenza di una certa resistenza nella bobina, si verificherà una perdita di potenza e il calore generato può aumentare la temperatura del reattore a induttanza e accelerare facilmente l'invecchiamento del reattore. Per ridurre la resistenza nella bobina, è preferibile realizzare un filo smaltato in rame elettrolitico importato di elevata purezza.
Laminazione del silicio: l'intero conduttore si trova in un campo magnetico variabile, che causerà una corrente indotta all'interno dell'intero conduttore, comunemente nota come "corrente parassita", che causerà il consumo di energia elettrica e l'aumento della temperatura. Nel reattore a induttanza, il nucleo di ferro viene utilizzato per migliorare l'induzione magnetica. Tuttavia, a causa dell'esistenza della corrente parassita, è necessario utilizzare un sottile nucleo di ferro laminato con la laminazione isolata in silicio invece dell'intero nucleo di ferro per ridurre la perdita causata dalla corrente parassita.
Piastra di base: svolge un ruolo nel fissaggio e nell'installazione
Scheletro: gioca un ruolo nel fissare la bobina, il chip e il cablaggio
Terminale: svolge un ruolo nel cablaggio e collega il reattore a induttanza in serie al circuito
(2) Forma:
Attualmente, le forme più popolari sono: tipo Germania Ovest, tipo europeo, tipo a sommità piatta, tipo finlandese, tipo spagnolo, ecc.; la struttura del chip può essere divisa in TU, TW, EI, ecc.; la dimensione può essere determinata secondo necessità.
(3) Processo di produzione:
Avvolgimento → Prova di tensione di tenuta → Piastra di base di montaggio → Pressatura, regolazione della corrente, prova di tensione di tenuta (automazione) → Immersione di vernice isolante, asciugatura, immersione di vernice bianca, asciugatura (automazione) → Aggiungi terminale → Prova di tensione di tenuta, corrente di prova, test dell'interversione tensione (automazione) → Stampa → Potenza di prova → Tensione di resistenza alla prova → Imballaggio

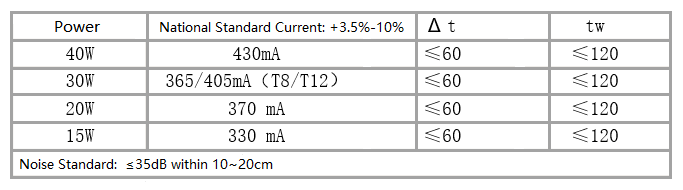

2.3 Standard nazionali e terminologia dei reattori a induttanza
(1) Standard nazionali di zavorra per induttanza: GB19510.9-2005 GB/T14044-2005
(2) L'effetto di una corretta riduzione della corrente è:
① Può adattarsi all'alta tensione e al funzionamento instabile in alcune aree;
② Può ridurre l'aumento di temperatura e aiutare la zavorra a prolungarne la durata;
③ Può prolungare la durata della lampada.
(3) Terminologia
① Fattore di potenza della linea, simbolo: λ
Il fattore di potenza della combinazione del reattore e della lampada associata
② Zavorra ad alto fattore di potenza
Alimentatore con fattore di potenza di linea pari ad almeno 0,85
③ Temperatura massima nominale dell'avvolgimento del reattore, simbolo: tw
La temperatura massima nominale dell'avvolgimento è determinata dal produttore. A questa temperatura, la durata prevista del reattore è di almeno 10 anni di funzionamento continuo.
④ L'aumento della temperatura nominale dell'avvolgimento di zavorra, simbolo: △t
L'aumento di temperatura dell'avvolgimento è determinato dal produttore nelle condizioni specificate dalla norma nazionale.
Ⅲ Caratteristiche del prodotto
3.1 Caratteristiche principali e vantaggi del reattore a induttanza
(1) Utilizzo di filo smaltato di alta qualità, piccola resistenza, basse perdite e bassa temperatura di esercizio;
(2) Adottare la laminazione del silicio di alta qualità, elevato flusso magnetico e basse perdite;
(3) La prestazione è stabile ed è progettata in base alla durata di servizio di dieci anni.
3.2 Confronto tra reattori di buona qualità e reattori magnetici comuni sul mercato
4~5 yuan 40W reattore magnetico sul mercato
Aspetto:
① Aspetto scadente perché immerge la vernice bianca solo una volta, che è facile da arrugginire e verniciare;
② I terminali sono sottili e il colore è troppo diverso;
③ Il logo dell'aspetto non è chiaro e incompleto.
Requisiti di prestazione:
① La corrente segnata è 430 mA, ovvero solo circa 320 mA, e la potenza è seriamente insufficiente;
② L'aumento della temperatura è elevato, generalmente superiore a 80 ℃, e alcuni raggiungono addirittura oltre 100 ℃. È facile esaurirsi;
③ La perdita di potenza è maggiore di 11 W, il che comporta un consumo energetico maggiore.
Materiali e processi:
① Il filo smaltato misura solo 0,19~0,23 mm, il diametro del filo è piccolo, il consumo energetico è elevato ed è facile da bruciare;
② Lo spessore della piastra di base è 0,6~0,7 mm, il che può causare rumore se il nodo non è saldo;
③ Gli accessori in plastica sono realizzati con materiali riciclati di qualità inferiore, che hanno una scarsa resistenza alle alte temperature e non sono ritardanti di fiamma;
④ Il chip adotta fogli laminati a freddo con spessore irregolare, che causerà una grande perdita di ferro. Viene elaborato da una normale punzonatrice, che provoca grandi bave, scarsa precisione, maggiore perdita magnetica di dispersione e rumore elevato;
⑤ Sono disponibili solo apparecchiature di prova scadenti, semplici e non professionali. Finché le luci sono accese, vengono imballate nel magazzino, quindi la vita è breve.
Alimentatore a induttanza di buona qualità
Aspetto:
① Aspetto gradevole perché immerge una volta la vernice isolante e anche la vernice bianca una volta. È doppio isolamento e non arrugginisce facilmente;
② Adotta un terminale ignifugo e resistente alle alte temperature con colore uniforme;
③ Il logo estetico è chiaro e in linea con i requisiti GB19510.9-2004.
Requisiti di prestazione:
① La corrente segnata è 430 mA e la corrente misurata è 410 mA~390 mA, che soddisfa i requisiti GB/T14044-94 e la potenza è sufficiente;
② Basso aumento della temperatura, generalmente solo 55 ℃, l'aspettativa di vita può essere superiore a dieci anni;
③ La perdita di potenza è di soli 5 W, quindi può risparmiare energia.
Materiali e processi:
① L'utilizzo di filo smaltato di alta qualità da 0,29 mm con basso consumo energetico e basso aumento della temperatura può quindi risparmiare energia;
② La piastra di base è realizzata in lamiera di acciaio di alta qualità da 1,0~1,2 mm, il nodo è fermo e il rumore è piccolo;
③ Gli accessori in plastica sono realizzati in PAG, resistente alle alte temperature ed ignifugo;
④ Il chip adotta una laminazione di silicio ad alta permeabilità magnetica da 0,2 mm 470 con una piccola perdita di ferro ed è perforato da una punzonatrice automatica ad alta velocità. La precisione della laminazione del silicio è elevata, la bava è piccola, la perdita di dispersione magnetica è ridotta e il rumore è ridotto;
⑤ L'attrezzatura di prova è avanzata, i prodotti semilavorati e i prodotti finiti sono testati dal display sonoro e luminoso da 2000 V per resistere al test di tensione e al test dei parametri elettrici, e con l'attuale tester avanzato di cortocircuito tra spire, ogni reattore è soggetto all'interturn resistere al test di tensione prima di entrare nel magazzino per garantire che ciascun reattore soddisfi gli standard prima di lasciare la fabbrica.
Ⅳ Utilizzo e installazione del prodotto
4.1 Configurazione della sorgente luminosa del reattore a induttanza
Le specifiche dei reattori a induttanza sono generalmente le seguenti (ad eccezione dei reattori a induttanza per lampade a scarica di gas)
10W~65W: può essere adattato a tubi fluorescenti e tubi ad anello con diametro del tubo da T6 a T12;
4W~14W: può essere adattato al tubo fluorescente con diametro T5;
Alimentatori per lampade a risparmio energetico da 5W~11W, 13W, 18W, 26W: possono essere adattati alle lampade a risparmio energetico plug-in utilizzate nei downlight.
4.2 La normale durata di servizio e il periodo di garanzia del reattore a induttanza
I reattori a induttanza vengono ispezionati rigorosamente prima di lasciare la fabbrica. Ogni reattore è sottoposto a test di resistenza alla tensione, test dei parametri elettrici, test di tensione tra spire, test di illuminazione, ecc. In caso di utilizzo normale, la durata di ciascun reattore a induttanza può essere superiore a 10 anni e il periodo di garanzia è di due anni.
4.3 Precauzioni per l'installazione
① Problemi di qualità dell'alimentazione: è necessario che l'alimentazione trifase sia il più bilanciata possibile e che la tensione di alimentazione di ciascuna fase non sia troppo elevata, che si consiglia sia di 220 V. Nella fase iniziale di installazione di alcuni progetti (soprattutto fabbriche), a causa di un guasto nell'installazione delle apparecchiature, la tensione potrebbe essere troppo elevata, superando i 270 V. E il reattore a induttanza potrebbe presentare un leggero rumore. L'installatore dovrebbe prestare attenzione a tali problemi.
② Problemi di qualità dell'installazione: è necessario chiedere all'installatore di installare l'apparecchio secondo lo schema di installazione dell'apparecchio. Se l'apparecchio e il reattore non sono installati saldamente, si verificherà rumore. L'apparecchio e l'alimentatore non devono essere installati direttamente sulla superficie di oggetti infiammabili e nei luoghi in cui sono presenti gas esplosivi, gas corrosivi, liquidi e polvere. E non è adatto per l'uso in ambienti umidi.
Ⅴ Guasti comuni e soluzioni per reattori a induttanza
5.1 Riscaldamento del filo
Il motivo principale per cui il filo si riscalda è che ci sono troppi carichi e una corrente elevata. L'unità di costruzione dovrebbe progettare in base al valore della corrente nominale del reattore della lampada moltiplicato per 1,6 volte la corrente di avviamento istantanea. Alcune unità costruttive inesperte sono progettate esclusivamente in base alla potenza superficiale, ignorando che il fattore di potenza della staffa dell'induttore è solo di circa 0,5 e ciascun alimentatore ha circa 8 W di perdite. (La compensazione del fattore di potenza non comporta un risparmio energetico, quindi è necessario migliorare la qualità dell’energia della rete elettrica.
La compensazione del fattore di potenza è divisa in due metodi: compensazione singola lampada/singola macchina e compensazione centralizzata. La compensazione della singola lampada è un condensatore collegato in parallelo a ciascuna lampada. La compensazione centralizzata generalmente imposta uno schermo di compensazione automatica nella sala di distribuzione dell'energia. In base al carico induttivo immesso nella rete, è possibile inserire automaticamente il fattore di potenza della capacità cosφ per mantenerlo vicino a 1, ad esempio 40 set di pannelli lampada da 40 W*3.
Calcolata solo dalla superficie, la sua corrente è 40W×3×10÷220V=5,45A
Ma in realtà è (40W+8W)×3×10÷220V÷0,5=13,09A
Quindi più la corrente di avviamento istantanea, è 13,09 A×1,6=20,9 A
Soluzione: aumentare il condensatore di compensazione (cosφ - fattore di potenza)
Dopo aver aggiunto il condensatore di compensazione da 12μF, la corrente è (40W+8W)×3×10÷220V÷0,9=7,27A
Quindi più la corrente di avviamento istantanea, è 7,27 A×1,6=11,63 A
Cioè: la linea senza condensatore di compensazione può sopportare una capacità di corrente di 20,9 A o superiore e il condensatore di compensazione è progettato per 11,63 A o superiore.
5.2 Viaggio
I motivi dell'intervento dell'interruttore dispersione sono:
(1) Il carico del cavo è eccessivo e la corrente è troppo elevata e ciò può provocare uno scatto. In questo caso il numero di lampade è configurato in base alla corrente di dispersione.
Soluzione:
UN. Aumentare il fattore di potenza di linea (più condensatore di compensazione)
B. Diminuire il numero di lampade caricate dai fili
C. Aumentare il valore dell'interruttore di dispersione (corrente di lavoro nominale)
(2) Se il reattore è rotto o il filo della lampada è danneggiato ed è in contatto con la custodia della lampada, si verificherà una protezione dalle perdite. In questo caso, dovrebbe essere controllato in base alla situazione reale. È possibile individuare il motivo e sostituire la zavorra o riparare il cavo danneggiato in base alla situazione reale.
5.3 Rumore
I reattori sono progettati per essere silenziosi, se si avverte rumore durante l'uso effettivo:
(1) Controllare se la tensione è 220 V. Poiché il nuovo sito non ha altri carichi, la tensione spesso è pari a 240 V~270 V o superiore. A questo punto potrebbe verificarsi un leggero rumore, ma scomparirà automaticamente quando la tensione sarà normale.
(2) Se la tensione è normale e c'è rumore, il reattore stesso ha un problema o il flusso di dispersione è elevato ed entra in risonanza con la lampada; oppure la lampada non è installata saldamente, la densità di utilizzo è elevata, l'altezza di installazione è bassa e la superficie del reattore è troppo vicina al guscio di ferro della lampada.
(3) Lo standard nazionale per il rumore è ≤ 35 decibel. In assenza di controversia, è conforme al requisito che nella camera statica non si senta alcun rumore evidente entro una distanza di 1 m.
5.4 Le estremità del tubo della lampada sono nere
Il motivo per cui le estremità del tubo della lampada diventano nere subito dopo l'uso potrebbe essere:
(1) La qualità della lampada è scarsa, il che è un fenomeno comune delle lampade di qualità inferiore che spesso appaiono sul mercato, e alcune di esse potrebbero non essere attivate o avviate per molto tempo;
(2) La corrente di avviamento della zavorra è troppo piccola e il tempo di impatto iniziale è troppo lungo;
(3) La corrente di avviamento del reattore è troppo grande e l'impatto sul filamento è grande, il che rende facile annerire la lampada e bruciare il tubo della lampada. I reattori a induttanza sono prodotti secondo lo standard. Se le due estremità della lampada diventano nere subito dopo l'uso, dovrebbe esserci un problema di qualità della lampada e questo non ha nulla a che fare con l'alimentatore.
5.5 Esaurimento
Il verificarsi della bruciatura del reattore è causato da un cortocircuito tra le spire della bobina o da un cortocircuito causato da un aumento elevato della temperatura. È dovuto principalmente a:
(1) Il filo smaltato ha molti fori di spillo (la norma nazionale prevede che ci siano 25 fori di spillo per metro o meno). Se il foro stenopeico del filo smaltato e il foro stenopeico dell'interspira si trovano nello stesso posto, si verificherà un cortocircuito tra le spire quando la tensione è troppo alta;
(2) Se la tensione è troppo alta o utilizzata per un lungo periodo in condizioni anomale, poiché la tensione utilizzata dal reattore a induttanza è estremamente severa, per ogni aumento di 10 V, la corrente operativa aumenterà di circa 35 mA; quando la tensione viene aumentata di 20 V, la corrente operativa aumenterà di 70 mA. Se la corrente operativa è 400 mA a 220 V e la corrente operativa è 470 mA a 240 V. In questo caso, generalmente non si verifica alcun esaurimento, ma in una situazione anomala (ovvero, si verifica un cortocircuito nell'avviatore), la lampada rimane a lungo nello stato di avvio.
Ci sarà un aumento della temperatura che porterà al burnout. (Quindi, se scopriamo che la lampada non si accende per molto tempo o che lo starter è nello stato chiuso per molto tempo, dovremmo controllare immediatamente se la lampada è bruciata o lo starter è stato cortocircuitato. Dovrebbe essere sostituirlo immediatamente, altrimenti causerà un aumento elevato della temperatura del reattore e ne accelererà l'invecchiamento, compromettendone gravemente la durata e causando persino un incendio.)
Ⅵ Domande frequenti
1. Cos'è il reattore induttivo?
Il reattore induttivo è semplicemente un grande induttore avvolto su un nucleo di ferro laminato. Ha due funzioni: limita la corrente e genera l'alta tensione per accendere la lampada. I tubi fluorescenti hanno una caratteristica di resistenza negativa e quindi non possono essere collegati direttamente alla rete elettrica.
2. Qual è il vantaggio del reattore elettronico rispetto al reattore induttivo?
I reattori elettronici sono più efficienti dei reattori magnetici nel convertire la potenza in ingresso nella potenza adeguata della lampada, e il loro funzionamento con lampade fluorescenti a frequenze più elevate riduce le perdite finali, con un conseguente aumento dell'efficacia complessiva del sistema lampada-reattore dal 15% al 20%.
3. Un reattore è un carico induttivo?
Un esempio familiare e ampiamente utilizzato è il reattore induttivo utilizzato nelle lampade fluorescenti per limitare la corrente attraverso il tubo, che altrimenti raggiungerebbe un livello distruttivo a causa della resistenza differenziale negativa della caratteristica tensione-corrente del tubo. I reattori variano notevolmente in complessità.
4. È possibile bypassare un alimentatore su una luce fluorescente?
Se l'apparecchio esistente a tubo fluorescente che si vuole sostituire ha la lapide non derivata si può procedere con la procedura di bypass del ballast. Tuttavia, se l'impianto esistente prevede una lapide derivata, è opportuno sostituirla con una variante non derivata.
5. Qual è la differenza tra un trasformatore e un alimentatore?
Un trasformatore modifica l'amperaggio e/o la tensione. Letteralmente "trasforma" l'energia elettrica. Un alimentatore è come un condensatore. ... Il reattore elettrico immagazzina energia nello stesso modo in cui un reattore ad acqua immagazzina l'acqua per la stabilità.
