Операционный усилитель LM358 и компаратор LM393 — это два типичных компонента, которые выделяются своей простотой и доступностью. Внешне LM358 и LM393 чрезвычайно похожи — они поставляются в одной упаковке и имеют одинаковую распиновку — но между двумя чипами существуют существенные различия, которые мы рассмотрим в этой статье.

Каталог

Обзор LM358

Обзор LM393

LM358 против LM393: особенности

LM358 против LM393: распиновка

LM358 против LM393: приложения

LM358 против LM393: эквиваленты

LM358 и LM393: Производитель

Основные различия между LM358 и LM393

LM358 против LM393: внутренняя схема

LM358 против LM393: Техническое описание

Обзор LM358

LM358 представляет собой интегральную схему с двумя операционными усилителями, в которой два операционных усилителя питаются от одного источника питания. Это половина операционного усилителя LM324 Quad, который имеет четыре операционных усилителя с общим источником питания. Диапазон дифференциального входного напряжения может быть таким же, как диапазон напряжения источника питания. Входное напряжение смещения по умолчанию невероятно низкое — всего 2 мВ. Стандартный ток питания составляет 500 мкА , максимальный ток составляет 700 мкА независимо от диапазона напряжения питания. Рабочая температура находится в диапазоне от 0°C до 70°C при температуре окружающей среды, максимальная температура перехода составляет 150°C.

Обзор LM393

Интегральная схема LM393 представляет собой компараторную версию популярного операционного усилителя LM358 . Хотя любой операционный усилитель можно использовать в качестве компаратора напряжения, преимуществом LM393 является то, что он имеет выход с открытым коллектором, что делает его пригодным для управления нагрузками.

Выходной транзистор может управлять нагрузкой до 50 В и 50 мА , что достаточно для типичных нагрузок TTL, MOS и RTL. Транзистор также может отделить нагрузку от земли системы. Итак, если вам нужен компаратор напряжения для управления нагрузками с такими характеристиками, эта микросхема может подойти.

LM358 против LM393: особенности

Особенности и характеристики ИС LM358 с двумя операционными усилителями

·Интегрирован с двумя операционными усилителями в одном корпусе.

·Широкий диапазон источников питания

·Одиночный источник питания: от 3 В до 32 В.

·Двойное питание: от ±1,5 В до ±16 В.

·Низкий ток питания: 700 мкА

·Один источник питания для двух операционных усилителей обеспечивает надежную работу

·Выходы с защитой от короткого замыкания

·Рабочая температура окружающей среды: от 0°C до 70°C.

·Температура паяльника: 260 ˚C (в течение 10 секунд – предписано)

·Доступные пакеты: TO-99, CDIP, DSBGA, SOIC, PDIP, DSBGA.

Характеристики и характеристики дифференциального компаратора LM393

·Двойной компаратор в одном корпусе

·Широкий диапазон источников питания

-Одиночный источник питания – от 2 В до 36 В.

-Двойное питание – от ±1 В до ±18 В.

·Ток стока всего 0,4 мА

·Входное напряжение смещения составляет максимум ±5 мВ.

·Рассеиваемая мощность: 660 мВт

·Может управлять большинством нагрузок TTL и MOS.

·Выход может быть изолирован от заземления системы

·Низкое напряжение и ток смещения

LM358 против LM393: распиновка

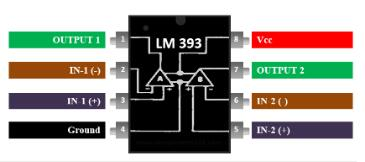

Распиновка LM358 Распиновка LM393

Как показано на двух выводах выше, LM358 и LM393 имеют одинаковые конфигурации выводов.

Пин код	Имя контакта	Описание
1	ВЫХОД1	Выход операционного усилителя 1
2	ВХОД1-	Инвертирующий вход операционного усилителя 1
3	ВХОД1+	Неинвертирующий вход операционного усилителя 1
4	В ЕЕ, ЗЕМЛЯ	Земля или отрицательное напряжение питания
5	ВХОД2+	Неинвертирующий вход ОУ 2
6	ВХОД2-	Инвертирующий вход ОУ 2
7	ВЫХОД2	Выход операционного усилителя 2
8	В СС	Положительное напряжение питания

LM358 против LM393: приложения

Приложения LM358

·Усилители преобразователей

·Обычные схемы операционных усилителей

·Интегратор, дифференциатор, сумматор, сумматор, повторитель напряжения и т. д.,

·Блоки усиления постоянного тока, цифровые мультиметры, осциллографы

·Компараторы (контур управления и регулирования)

Приложения LM393

·Схемы компаратора напряжения

·Может управлять реле, лампой, двигателем и т. д.

·Детектор пересечения нуля

·Детектор пикового напряжения

·Защита от высокого напряжения/предупреждение

·Генераторные схемы

LM358 против LM393: эквиваленты

LM358 Эквиваленты

ЛМ358А , ЛМ358Е, ЛМ358-Н , ЛМ358В

LM393 Эквиваленты

ЛМ358 , ТЛ082 , ЛМ311

LM358 и LM393: Производитель

onsemi (юридически ON Semiconductor Corporation; ранее ON Semiconductor до 5 августа 2021 г.) — американская компания-поставщик полупроводников , ранее входившая в список Fortune 500, но в 2020 г. перешедшая в Fortune 1000 (512-е место). Продукция включает в себя управление питанием и сигналами, логику. , дискретные и специальные устройства для автомобильной промышленности, связи, вычислительной техники, бытовой техники, промышленности, светодиодного освещения, медицины, военной/аэрокосмической промышленности и энергетики. Onsemi управляет сетью производственных предприятий, офисов продаж и центров дизайна в Северной Америке, Европе и Азиатско-Тихоокеанском регионе. Компания Onsemi со штаб-квартирой в Финиксе, штат Аризона, имеет выручку в размере 3,907 млрд долларов США (2016 г.), что ставит ее в число 20 мировых лидеров продаж полупроводников.

Основные различия между LM358 и LM393

Спецификация	ЛМ358	ЛМ393
Напряжение питания	32 В, +/- 16 В	36 В, +/- 18 В
Дифференциальное входное напряжение	32В	36В
Входное напряжение смещения	3мВ макс.	5 мВ макс.
Входной ток смещения	100 нА макс.	250 нА макс.
Входной диапазон синфазного режима	от 0 В до В + - 2 В	От 0 В до В +- 1,5 В
Большое усиление напряжения сигнала	100 В/мВ тип.	200 В/мВ тип.
Пропускная способность	1 МГц	Не указан

LM358 против LM393: внутренняя схема

схема lm358

схема lm393

Внутренние схемы LM358 и LM393 на первый взгляд кажутся похожими, но при более глубоком рассмотрении обнаруживаются различия, которые объясняют различные характеристики, указанные выше.

Входные каскады аналогичны PNP с подключением по Дарлингтону, что объясняет, почему и LM358, и LM393 имеют возможности измерения грунта. Однако дифференциальные ступени работают при разных токах; LM393 работает при более высоком токе , что увеличивает коэффициент усиления и скорость переключения выходного сигнала. Поскольку LM358 является линейным усилителем, это не имеет значения.

Выходные каскады представляют собой наиболее заметное изменение. Выходной каскад LM393 существенно проще выходного каскада LM358 , поскольку он предназначен для максимально быстрого переключения выходного сигнала между шинами, затрачивая при этом наименьшее количество времени между шинами . Выходной каскад также является открытым коллектором. Поскольку LM358 представляет собой операционный усилитель, предназначенный для использования в качестве линейного усилителя, его выходной сигнал линейно масштабируется вместе с входным сигналом, поэтому он имеет полностью линейный выходной каскад.

Frequently Asked Questions

Могу ли я использовать LM393 вместо LM358?

LM358 и LM393 могут показаться внешне похожими, но LM358 — операционный усилитель с линейным выходом, а LM393 — компаратор с цифровым выходом, и взаимозаменять их нельзя.

В чем разница между компаратором и операционным усилителем?

В отличие от операционных усилителей, которые обычно работают с входными напряжениями одного и того же уровня, компараторы обычно наблюдают большие перепады дифференциального напряжения на своих входах. Но некоторые компараторы без входных сигналов с размахом напряжения имеют ограниченный диапазон входного синфазного напряжения.

Каково применение операционного усилителя в реальной жизни?

Операционные усилители используются в самых разных приложениях в электронике. Некоторые из наиболее распространенных применений — повторитель напряжения, схема селективной инверсии, преобразователь тока в напряжение, активный выпрямитель, интегратор, широкий спектр фильтров и компаратор напряжения.

Каково использование LM358 в ИК-датчике?

Здесь в качестве компаратора используется операционный усилитель (ОУ) LM 358. Когда ИК-приемник не принимает сигнал, потенциал на инвертирующем входе становится выше, чем на неинвертирующем входе компаратора (LM 358). Таким образом, выходной сигнал компаратора становится низким, и светодиод не светится.

Для чего используется LM393?

Микросхема LM393 представляет собой маломощный двойной дифференциальный компаратор с однополярным питанием и малым напряжением смещения. Как правило, обычная микросхема компаратора представляет собой крошечный вольтметр со встроенными переключателями. Он используется для расчета напряжений на двух разных клеммах и сопоставления различий в величине напряжения.
