ИС контроллера широтно-импульсной модуляции SG3525: техническое описание и распиновка

16 клемм 8 В ~ 35 В 16-контактный SG3525A преобразователь постоянного тока в постоянный IC КОНТРОЛЛЕР ПЕРЕКЛЮЧЕНИЯ 2 выхода 100 Гц ~ 400 кГц Драйвер транзистора

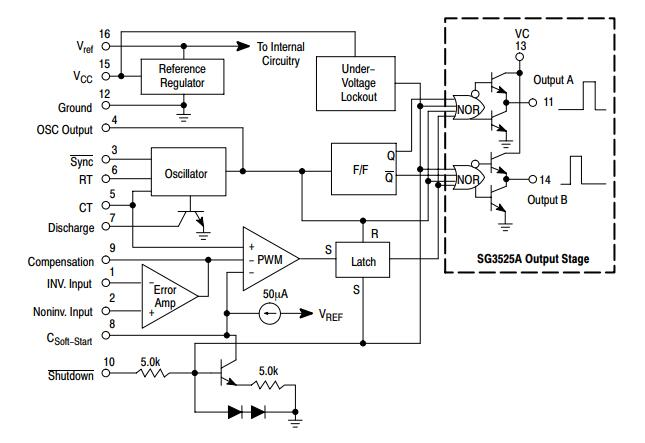

В этой статье представлен базовый обзор микросхемы широтно-импульсного модулятора SG3525, включая описания ее контактов, функции, характеристики, блок-схему и т. д., чтобы помочь вам быстро понять, что такое SG3525.

Каталог

SG3525 Описание

SG3525 Особенности

SG3525 Распиновка и конфигурация

Пример электрической схемы SG3525

Технические характеристики

Приложения SG3525

Где использовать SG3525

Как использовать SG3525

SG3525 Производитель

Пакет SG3525

Техническое описание в формате PDF

Детали с похожими характеристиками

SG3525 Описание

SG3525 — это микросхема широтно-импульсного модулятора. Эта микросхема используется для разработки всех видов импульсных источников питания (ИМП) и ШИМ-сигналов для проектов силовой электроники. Он имеет улучшенные характеристики, меньше внешних деталей и представляет собой 16-контактную микросхему. Для управления выходным напряжением предусмотрена схема обратной связи, которая управляет напряжением путем сравнения сигнала обратной связи с опорным сигналом. В зависимости от ограничения тока обратной связи он имеет схему защиты, отсекающую сигнал ШИМ. Кроме того, в этом устройстве имеется встроенная схема плавного пуска.

SG3525 Особенности

·Напряжение питания: от 8 В до 35 В

·Диапазон колебаний: от 100 Гц до 400 кГц

·Максимальная рассеиваемая мощность: 1000 мВт

·Опорное напряжение 5,1 В, отрегулированное до ± 1 %

·Напряжение питания VCC: +40 В постоянного тока

·Логический вход: от -0,3 до 5,5 В

·Выходной ток ввода-вывода: ±500 мА

·Опорный выходной ток Iref: 50 мА

·Зарядный ток генератора: 5 мА

·Рассеиваемая мощность PD: 1000 мВт

·Тепловое сопротивление переход-воздух RθJA: 100 ˚C/Вт

·Термическое сопротивление переход-корпус RθJC: 60 ˚C/Вт

·Рабочая температура перехода TJ: 150 ˚C

·Драйверы вывода с двумя источниками/приемниками

·Внутренний плавный пуск

·Импульс за импульсом Выключение

·Регулируемый контроль мертвого времени

·Отдельный терминал синхронизации генератора

·Фиксация ШИМ для предотвращения множественных импульсов

SG3525 Распиновка и конфигурация

Пин код	Имя контакта	Функция контакта
1	ИНВ	Инвертирующий вход
2	НИНВ	Неинвертирующий вход
3	СИНХРОНИЗАЦИЯ	Синхронизация ИМС с частотой внешнего генератора.
4	ОСК. Выход	Выход генератора. Частота IC подтверждается на этом выводе.
5, 6	КТ и РТ	Эти контакты используются для подключения внешнего конденсатора и резистора соответственно для настройки частоты генераторной схемы.
7	Разряд (DIS)	Этот вывод используется для определения мертвого времени микросхемы. Резистор, подключенный между контактами 7 и 5, будет определять частоту ШИМ (или мертвое время).
8	Плавный пуск (СС)	Конденсатор подключен к этому выводу и земле. Как следует из названия, этот вывод используется для мягкого запуска работы.
9	Компенсация (КОМП)	Это компенсационный штифт. Он используется для компенсации ошибки и предотвращения резких колебаний.
10	Неисправность	Это контакт отключения. Он мгновенно сужается до сигналов ШИМ до максимального уровня, если он установлен на высокий уровень. Этот вывод используется для отключения выхода микросхемы в случае неисправности или нежелательных условий.
11	Выход А	Это выходной контакт, который используется в качестве входа для внешних устройств.
12	ВСС	Этот контакт является заземляющим контактом.
13	ВК	Это вывод питания, используемый для подачи входного напряжения 5–35 В. К источнику постоянного тока подключен резистор. Таким образом, этот регистр определяет величину тока триггера для выходного тока.
14	Выход Б	Это выходной контакт, который используется в качестве входа для внешних устройств.
15	В в	Это входное напряжение питания 8-35 В.
16	В исх.	Это опорный контакт, используемый для установки опорного напряжения через контакты 1 и 2.

Пример электрической схемы SG3525

Технические характеристики

Технические характеристики, атрибуты, параметры и детали ON Semiconductor SG3525AN, аналогичные спецификациям ON Semiconductor SG3525AN.

Тип	Параметр
Устанавливать	Сквозное отверстие	Тип монтажа	Сквозное отверстие
Пакет/кейс	16-ДИП (0,300, 7,62 мм)	Количество контактов	16
Рабочая Температура	0°C~70°C ТА	Упаковка	Трубка
Опубликовано	2000 г.	Код JESD-609	е0
Статус детали	Устаревший	Уровень чувствительности к влаге (MSL)	1 (без ограничений)
Количество окончаний	16	ECCN-код	EAR99
Терминал отделки	Олово/Свинец (Sn/Pb)	Подкатегория	Импульсный регулятор или контроллеры
Технологии	БИПОЛЯРНЫЙ	Положение терминала	ДВОЙНОЙ
Пиковая температура оплавления (Цел)	НЕ УКАЗАН	Достичь кода соответствия	не_совместимо
Частота	400 кГц	Время при пиковой температуре оплавления — макс. (с)	НЕ УКАЗАН
Базовый номер детали	СГ3525А	Функция	Повышение/понижение
Количество выходов	2	Статус квалификации	Неквалифицированный
Выходное напряжение	5,2 В	Тип выхода	Транзисторный драйвер
Входное напряжение-ном.	20 В	Аналоговая микросхема — другой тип	КОММУТАЦИОННЫЙ КОНТРОЛЛЕР
Конфигурация выхода	Позитивный	Рассеяние мощности	1 Вт
Выходной ток	400 мА	Напряжение-питание (Vcc/Vdd)	8В~35В
Ток покоя	1 мА	Функции управления	Включение, контроль частоты, плавный пуск
Входное напряжение (мин.)	8В	Топология	Тяни-Толкай
Режим управления	РЕЖИМ НАПРЯЖЕНИЯ	Частота — переключение	100 Гц~400 кГц
Входное напряжение (макс.)	35В	Техника управления	ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
Время нарастания	100 нс	Синхронный выпрямитель	Да
Осень (тип.)	50 нс	Макс. рабочий цикл	49%
Выходные фазы	1	Высота сидя (Макс.)	4,44 мм
ДОСТИГНУТЬ СВХК	Нет СВХК	Статус RoHS	Не соответствует требованиям RoHS
Без свинца	Без свинца

Приложения SG3525

СГ2525 , UC3525

Где использовать SG3525

·SG3525 представляет собой интегральную схему ШИМ-контроллера в режиме напряжения. Он используется в максимальном количестве инверторов, доступных на рынке.

·Даже ведущие компании-производители инверторов также используют SG3525 в преобразователе постоянного тока в преобразователь. Это 16-контактная интегральная схема.

Как использовать SG3525

SG3525 — это микросхема ШИМ-контроллера, которая используется в большинстве инверторов. Он имеет два выхода ШИМ и встроенный драйвер ШИМ. Эта микросхема используется для управления полупроводниковыми устройствами с током в диапазоне 50 мА. Выходная частота микросхемы определяется контактами 5, 6 и 7. Частоту можно рассчитать с помощью следующего уравнения.

SG3525 Производитель

onsemi (юридически ON Semiconductor Corporation; ранее ON Semiconductor до 5 августа 2021 г.) — американская компания-поставщик полупроводников , ранее входившая в список Fortune 500, но в 2020 г. перешедшая в Fortune 1000 (512-е место). Продукты включают управление питанием и сигналами, логику , дискретные и специальные устройства для автомобильной промышленности, связи, вычислительной техники, бытовой техники, промышленности, светодиодного освещения, медицины, военной/аэрокосмической промышленности и энергетики. Onsemi управляет сетью производственных предприятий, офисов продаж и центров дизайна в Северной Америке, Европе и Азиатско-Тихоокеанском регионе. Компания Onsemi со штаб-квартирой в Финиксе, штат Аризона, имеет выручку в размере 3,907 млрд долларов США (2016 г.), что ставит ее в число 20 мировых лидеров продаж полупроводников.

Пакет SG3525

PDIP-16

СОК-16Л

Frequently Asked Questions

Что такое ШИМ?

Широтно-импульсная модуляция (ШИМ) или широтно-импульсная модуляция (ШИМ) — это метод уменьшения средней мощности, передаваемой электрическим сигналом, путем эффективного разделения ее на дискретные части. Среднее значение напряжения (и тока), подаваемого на нагрузку, контролируется путем быстрого включения и выключения переключателя между питанием и нагрузкой.

Сколько контактов у SG3525?

16 контактов.

Где можно использовать SG3525?

SG3525 в основном используется в преобразователях постоянного тока, импульсных стабилизаторах любой полярности, а также используется для регулирования электропитания.

Что такое SG3525?

SG3525 — это микросхема широтно-импульсного модулятора. Эта микросхема используется для разработки всех типов импульсных источников питания (ИМП) и сигналов ШИМ для проектов силовой электроники. Он имеет улучшенные характеристики, уменьшенное количество внешних деталей и представляет собой 16-контактную микросхему.

Какова рекомендуемая рабочая температура SG3525?

Это между -55 и 125 ℃.
