Комплексное введение LM35

Лента и катушка (TR) Аналоговый, локальный 4 В~30 В Сквозное отверстие -55°C~150°C Аналоговое напряжение ±1°C (±1,5°C) 10 мВ/°C 1 (неограниченно)

LM35 — это тип широко используемого датчика температуры, который можно использовать для измерения температуры с помощью электрического выхода в сравнении с температурой в (°C). В этой статье описаны распиновка датчика температуры LM35, техническое описание, эквивалент, функции и другая информация о том, как и где использовать это устройство.

Каталог

LM35 Описание

Распиновка и конфигурации LM35

LM35 CAD-модели

Технические характеристики

Особенности LM35

Приложения LM35

LM35 Функциональная блок-схема

LM35 Эквиваленты

LM35 Производитель

Как использовать датчик температуры LM35

Как датчик температуры LM35 измеряет температуру

Как работает датчик температуры LM35 в нашей схеме

Пакет LM35

Техническое описание в формате PDF

Детали с похожими характеристиками

LM35 Описание

LM35 — это обычный датчик температуры, который отображает результаты в выходных вольтах, а не в градусах Цельсия. Он отображает более высокие значения напряжения, чем термопары, и может не требовать усиления выходного напряжения.

Выходное напряжение LM35 пропорционально температуре по Цельсию. Масштабный коэффициент составляет 0,01 В/°C . Одной из наиболее важных характеристик LM35 является то, что он потребляет всего 60 микроампер и имеет низкую способность к самонагреву.

Датчик температуры LM35 доступен в различных корпусах, таких как металлический транзисторный корпус T0-46 , пластиковый транзисторный корпус TO-92 и небольшой корпус SO-8 для поверхностного монтажа с 8 выводами.

Распиновка и конфигурации LM35

Пин код	Имя контакта	Описание
1	Вкк	Входное напряжение +5 В для типичных применений.
2	Аналоговый выход	При повышении на каждый 1°C будет наблюдаться увеличение на 10 мВ. Может варьироваться от -1 В (-55°C) до 6 В (150°C).
3	Земля	Подключен к земле цепи

LM35 CAD-модели

Символ

След

Технические характеристики

Технические характеристики, атрибуты, параметры и детали Texas Instruments LM35H/NOPB, аналогичные характеристикам Texas Instruments LM35H/NOPB.

Тип	Параметр
Статус жизненного цикла	АКТИВНО (Последнее обновление: 5 дней назад)	Время выполнения заказа на заводе	6 недель
Устанавливать	Сквозное отверстие	Тип монтажа	Сквозное отверстие
Пакет/кейс	TO-206AB, TO-46-3 Металлическая банка	Количество контактов	3
Рабочая Температура	-55°К~150°К	Упаковка	Лента и катушка (TR)
Код Pbfree	да	Статус детали	Активный
Уровень чувствительности к влаге (MSL)	1 (без ограничений)	Количество окончаний	3
ECCN-код	EAR99	Температурный коэффициент	ПОЛОЖИТЕЛЬНЫЙ ppm/°C
Подкатегория	Другие датчики/преобразователи	Напряжение питания	4В~30В
Базовый номер детали	ЛМ35	Тип выхода	Аналоговое напряжение
Интерфейс	Аналоговый	Тип завершения	ПРИПАЙКА
Ток покоя	56 мкА	Разрешение	10 мВ/°С
Тип датчика	Аналоговый, локальный	Условия испытания	25°С (150°С)
Точность - Высшая (Самая низкая)	±1°С (±1,5°С)	Измерение температуры — локальное	-55°К~150°К
Точность-Макс.	1 чел.	R0-Имя	0,4 Ом
Высота	2,667 мм	Длина	4,699 мм
Ширина	4,699 мм	Толщина	2,362 мм
Радиационная закалка	Нет	Статус RoHS	Соответствует ROHS3
Без свинца	Без свинца

Особенности LM35

·Минимальное и максимальное входное напряжение составляют 35 В и - 2 В соответственно. Обычно 5 В.

·Может измерять температуру в диапазоне от -55°C до 150°C.

·Выходное напряжение прямо пропорционально (линейно) температуре (т.е. повышение температуры будет составлять 10 мВ (0,01 В) на каждый 1°C.

·Точность ±0,5°C

·Ток стока менее 60 мкА

·Недорогой датчик температуры

·Небольшой размер и, следовательно, подходит для удаленных приложений.

·Доступен в корпусах TO-92, TO-220, TO-CAN и SOIC.

Приложения LM35

·Измерение температуры конкретной среды

·Обеспечение теплового отключения цепи/компонента

·Мониторинг температуры батареи

·Измерение температуры в системах отопления, вентиляции и кондиционирования воздуха

LM35 Функциональная блок-схема

LM35 Эквиваленты

ЛМ34 , ДС18Б20 , ДС1620 , ЛМ94022

LM35 Производитель

Texas Instruments Incorporated (TI) — американская технологическая компания со штаб-квартирой в Далласе, штат Техас, которая разрабатывает и производит полупроводники и различные интегральные схемы, которые продает разработчикам и производителям электроники по всему миру. По объему продаж она входит в десятку крупнейших полупроводниковых компаний мира. Компания специализируется на разработке аналоговых чипов и встроенных процессоров, на которые приходится более 80% ее доходов. TI также производит технологии цифровой обработки света и продукты для образовательных технологий, включая калькуляторы, микроконтроллеры и многоядерные процессоры.

Как использовать датчик температуры LM35

LM35 — это датчик температуры на интегральной схеме, выходное напряжение которого колеблется в зависимости от температуры . Это компактная и недорогая интегральная схема , способная измерять температуру в диапазоне от -55°C до 150°C . Его можно легко соединить с любым микроконтроллером или программной платформой с поддержкой АЦП, например Arduino.

Подайте питание на микросхему, подав на входной контакт регулируемое напряжение, например +5 В (VS), и подключив заземляющий контакт к земле схемы. Теперь вы можете измерить температуру в виде напряжения, как показано ниже.

Как датчик температуры LM35 измеряет температуру

Датчик температуры LM35 измеряет заданное значение температуры , используя основную идею диода. Как мы все знаем из физики полупроводников , напряжение на диоде растет с известной скоростью по мере повышения температуры. Мы можем просто генерировать сигнал напряжения, который прямо пропорционален температуре окружающей среды, точно увеличивая изменение напряжения. Согласно даташиту , внутренняя схема микросхемы датчика температуры LM35 показана на скриншоте ниже.

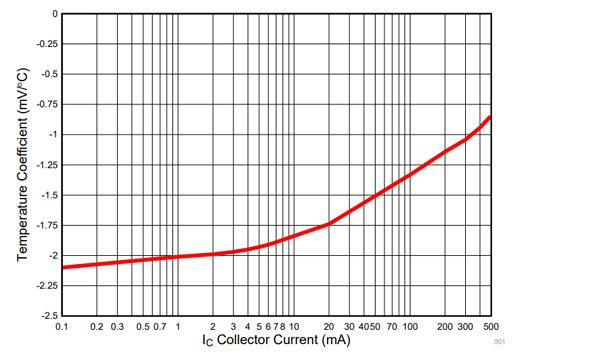

На самом деле диод, используемый для измерения температуры, представляет собой не диод с PN-переходом, а скорее транзистор, подключенный к диоду. Вот почему зависимость прямого напряжения и транзистора настолько линейна. Приведенный ниже график зависимости температурного коэффициента от тока коллектора может помочь вам лучше понять процесс.

Как работает датчик температуры LM35 в нашей схеме

Датчик температуры LM35 работает просто и просто. Просто подключите 5 В и землю к датчику и измерьте выходное напряжение на выходном контакте.

Согласно паспорту устройства, датчик должен обеспечивать 10 мВ/°C . Итак, если температура в помещении составляет 18°C, датчик должен обеспечивать напряжение 180 мВ на выходном контакте, как показано на видео выше. Если подключить мультиметр к выходному контакту датчика и измерить выходное напряжение, то должно получиться нечто похожее.

Пакет LM35

Frequently Asked Questions

Что такое ЛМ35?

Серия LM35 представляет собой прецизионные интегральные температурные устройства с выходным напряжением, линейно пропорциональным температуре Цельсия.

Как работает датчик температуры LM35?

LM35 — это датчик со интегральной схемой, который можно использовать для измерения температуры с электрическим выходным сигналом, пропорциональным температуре (в °C). Он может измерять температуру более точно, чем термистор.

Каковы преимущества и недостатки термисторов перед LM35?

Основными преимуществами термистора являются большой температурный коэффициент сопротивления, высокая чувствительность, малая теплоемкость и быстрое реагирование; но основными недостатками являются плохая взаимозаменяемость и нелинейность термоэлектрических характеристик, что расширяет возможности измерений.

Для чего используется датчик температуры LM35?

Как и любой другой датчик температуры, его можно использовать для множества различных применений, в основном его можно использовать для измерения температуры тела объекта, а также для измерения температуры окружающей среды.

Является ли LM35 термистором?

Термисторы имеют некоторые преимущества перед другими типами датчиков температуры, такими как микросхемы аналогового вывода (LM35/TMP36), цифровые микросхемы датчиков температуры (DS18B20) или термопары.
