Комплексное введение в AD8310 [FAQ]

Усилитель 5 В AD8310, 8 контактов, 5 В, 8-TSSOP, 8-MSOP (0,118, ширина 3,00 мм)

AD8310 представляет собой полноценный демодулирующий логарифмический усилитель постоянного тока до 440 МГц с очень быстрым выходным сигналом в режиме напряжения, способный подавать ток до 25 мА на заземленную нагрузку менее чем за 15 нс. Этот пост поможет вам узнать более подробную информацию об AD8310.

Каталог

Распиновка AD8310

AD8310 CAD-модель

Обзор AD8310

Как использовать AD8310?

AD8310 Эквивалент

AD8310 Размеры

AD8310 Производитель

Техническое описание в формате PDF

Технические характеристики

Детали с похожими характеристиками

Распиновка AD8310

Распиновка AD8310

Пин код	Имя контакта	Контакт Описание
1	ИНЛО	Один из двух балансных входов. Склонен примерно к VPOS/2.
2	КОММ	Общий пин. Обычно заземлен.
3	ОФЛТ	Доступ к фильтру смещения. Номинально около 1,75 В.
4	ВОУТ	Выход с низким импедансом выдерживает максимальную нагрузку 25 мА.
5	ВПОС	Позитивное предложение. От 2,7 В до 5,5 В при токе покоя 8 мА.
6	БФИН	Буферный ввод. Используется для снижения пропускной способности после обнаружения.
7	ЭНБЛ	Включение CMOS-совместимого чипа. Активен, когда высокий.
8	ЭТО	Второй из двух балансных входов. Склонен примерно к VPOS/2.

AD8310 CAD-модель

Символ AD8310

AD8310 След

AD8310 3D модель

Обзор AD8310

AD8310 представляет собой полноценный демодулирующий логарифмический усилитель постоянного тока до 440 МГц ( логарифмический усилитель ) с очень быстрым выходным сигналом в режиме напряжения, способный подавать ток до 25 мА на заземленную нагрузку менее чем за 15 нс . Он использует метод прогрессивного сжатия (последовательного обнаружения) для обеспечения динамического диапазона от 95 дБ до ±3 дБ в соответствии с законом или от 90 дБ до ±1 дБ с ошибкой, ограниченной до 100 МГц. Он чрезвычайно стабилен и прост в использовании, не требует каких-либо значительных внешних компонентов. Требуется однополярное напряжение от 2,7 В до 5,5 В при токе 8 мА, что соответствует потребляемой мощности всего 24 мВт при 3 В. Предусмотрен быстродействующий CMOS-совместимый вывод включения.

Как использовать AD8310?

Логарифмические усилители осуществляют более сложное действие , чем традиционные линейные усилители, и имеют существенно другое аппаратное обеспечение. Пользователи могут избежать ряда ошибок в своих приложениях, если поймут, что и как делают логарифмические усилители. Основная функция логарифмического усилителя — не усиление (хотя усиление требуется внутри), а сжатие сигнала с широким динамическим диапазоном до его децибелового эквивалента. В результате это измерительный прибор. Логарифмический преобразователь — лучшее название, поскольку его функция заключается в преобразовании сигнала из одной области представления в другую с использованием точного нелинейного преобразования:

где: Выходное напряжение обозначается VOUT.

Наклон напряжения обозначается VY. В большинстве случаев логарифм принимается по основанию десять, и в этом случае VY также является вольтами на декаду.

Входное напряжение обозначается VIN. Напряжение пересечения обозначается VX.

На схеме ниже показаны соединения, необходимые для большинства приложений. Напряжение питания в диапазоне от 2,7 В до 5,5 В подается на VPOS, который развязывается конденсатором емкостью 0,01 Ф рядом с выводом. В качестве опции в линию электропитания можно вставить крошечный последовательный резистор , чтобы обеспечить дополнительную фильтрацию помех источника питания. Когда эта функция не требуется, вход ENBL, порог которого составляет около 1,3 В, следует подключить к VPOS.

Схема применения AD8310

Хотя вход AD8310 может управляться дифференциально, входной сигнал обычно является несимметричным. C1 подключен к земле, а входной сигнал направляется на C2. Когда используется функция включения, конденсаторы C1 и конденсатор C2 должны иметь одинаковое значение, чтобы минимизировать переходные процессы при запуске; в противном случае их значения не обязательно должны быть равны. Резисторы 52,3 в сочетании с входным сопротивлением 1,1 кОм AD8310 создают простое широкополосное согласование на 50 Ом. Также можно использовать соответствующую сеть для ввода.

AD8310 Эквивалент

Эквивалент для AD8310:

·TL441

·МАКС4206

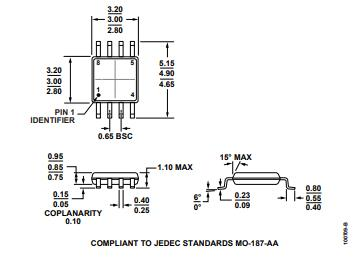

AD8310 Размеры

AD8310 Размеры

Технические характеристики

Технические характеристики, атрибуты, параметры и детали Analog Devices Inc. AD8310ARMZ, аналогичные характеристикам Analog Devices Inc. AD8310ARMZ.

Тип	Параметр
Статус жизненного цикла	ПРОИЗВОДСТВО (Последнее обновление: 1 месяц назад)	Время выполнения заказа на заводе	8 недель
Устанавливать	Поверхностный монтаж	Тип монтажа	Поверхностный монтаж
Пакет/кейс	8-TSSOP, 8-MSOP (ширина 0,118, 3,00 мм)	Количество контактов	8
Упаковка	Трубка	Код JESD-609	е3
Код Pbfree	нет	Статус детали	Активный
Уровень чувствительности к влаге (MSL)	1 (без ограничений)	ECCN-код	EAR99
Тип	Логарифмический усилитель	Сопротивление	1,2 кОм
Терминал отделки	Матовый олово (Sn)	Максимальная рабочая температура	85°С
Минимальная рабочая температура	-40°С	Приложения	Индикация уровня сигнала приемника (RSSI)
Подкатегория	Аналоговые вычислительные функции	Максимальная рассеиваемая мощность	200мВт
Технологии	БИПОЛЯРНЫЙ	Положение терминала	ДВОЙНОЙ
Терминальная форма	КРЫЛО ЧАЙКИ	Пиковая температура оплавления (Цел)	260
Количество функций	1	Напряжение питания	5В
Время при пиковой температуре оплавления — макс. (с)	30	Базовый номер детали	AD8310
Количество контактов	8	Рабочее напряжение питания	5В
Количество элементов	6	Источники питания	5В
Температурный класс	ПРОМЫШЛЕННЫЙ	Количество каналов	1
Максимальное напряжение питания	5,5 В	Минимальное напряжение питания	2,7 В
Рабочий ток питания	8мА	Номинальный ток питания	8мА
Рассеяние мощности	80мВт	Ток покоя	8мА
Время отклика	15 нс	Входное напряжение смещения (Vos)	1,5 мВ
Пропускная способность	440 МГц	Усиление напряжения	14,3 дБ
-3 дБ Пропускная способность	440 МГц	Количество усилителей	7
Высота	850 мкм	Длина	3 мм
Ширина	3 мм	ДОСТИГНУТЬ СВХК	Нет СВХК
Радиационная закалка	Нет	Статус RoHS	Соответствует ROHS3
Без свинца	Содержит свинец
