Микроконтроллер STM32F407ZET6: особенности, применение и техническое описание

512 КБ 512 КБ x 8 FLASH ARM® Cortex®-M4 32-битный микроконтроллер серии STM32F4 STM32F407 144 контакта 168 МГц 3,3 В 144-LQFP

32-битный микроконтроллер с 512 КБ флэш-памяти и частотой 168 МГц называется STM32F407ZET6. В этой статье будут представлены его функции, приложения и техническое описание.

Каталог

·STM32F407ZET6 Описание

·STM32F407ZET6 Особенности

·Технические характеристики

·STM32F407ZET6 CAD-модель

·STM32F407ZET6 Альтернативы

·Приложения STM32F407ZET6

·STM32F407ZET6 Производитель

·Детали с похожими характеристиками

·Техническое описание в формате PDF

STM32F407ZET6 Описание

32-битный микроконтроллер с 512 КБ флэш-памяти и частотой 168 МГц называется STM32F407ZET6. Он принадлежит к серии высокопроизводительных микроконтроллеров STM32F4 на базе ядра Arm Cortex-M4, имеет минимальную рабочую температуру -40 °C и 144-контактный корпус LQFP. Его архитектура набора команд также является DSP.

STM32F407ZET6 Особенности

·32-битное RISC-ядро, работающее на частоте до 168 МГц, с модулем с плавающей запятой (FPU), поддерживающим все инструкции и типы данных Arm по обработке данных одинарной точности, а также полный набор инструкций DSP и блок защиты памяти (MPU), повышающий безопасность приложений.

·До 1 Мбайт флэш-памяти и до 192+4 Кбайт SRAM, включая 64 Кбайт оперативной памяти данных с ядром (CCM) и 4 Кбайт резервной SRAM.

·Гибкий контроллер статической памяти, поддерживающий память Compact Flash, SRAM, PSRAM, NOR и NAND, а также параллельный интерфейс ЖК-дисплея с режимами 8080/6800.

·Блок управления тактовой частотой, сбросом и питанием, который поддерживает питание приложений и входы/выходы от 1,8 до 3,6 В, с кварцевым генератором от 4 до 26 МГц, внутренним RC-генератором с заводской подстройкой 16 МГц, генератором 32 кГц для часов реального времени с калибровка и режим работы с низким энергопотреблением с режимами сна, остановки и ожидания.

·12-битный аналого-цифровой преобразователь (АЦП) с числом каналов до 24 и частотой дискретизации 2,4 MSPS, 12-битный цифро-аналоговый преобразователь (ЦАП) с 2 каналами и маломощные часы реального времени. (RTC) с резервным питанием от батареи и резервными регистрами 20×32 бита.

·Контроллер DMA общего назначения с 16 потоками, FIFO и пакетной поддержкой, а также до 17 таймеров, включая 12 16-битных и 2 32-битных таймера с до 4 входами захвата/сравнения выходов/широтно-импульсной модуляцией (IC/OC). /ШИМ) или входы счетчика импульсов и квадратурного энкодера, а также 2 таймера ШИМ для управления двигателем.

·Интерфейс последовательной проводной отладки (SWD) и JTAG, а также встроенная макроячейка трассировки Cortex-M4 для отладки и трассировки.

·До 140 портов ввода-вывода с возможностью прерываний, включая до 136 быстрых портов ввода-вывода с частотой до 84 МГц и до 138 портов ввода-вывода, устойчивых к напряжению 5 В.

·До 15 интерфейсов связи, включая 3 интерфейса I2C с поддержкой SMBus/PMBus, 4 порта USART/2 UART с поддержкой ISO 7816, LIN, IrDA и управления модемом, 3 интерфейса SPI с поддержкой I2S, 2 порта CAN, интерфейс SDIO и Ethernet MAC с интерфейсом MII или RMII.

·Настоящий генератор случайных чисел (RNG) и блок криптографического ускорения, поддерживающий AES 128, 192, 256, Triple DES, HASH (MD5, SHA-1) и HMAC.

Технические характеристики

Технические характеристики, атрибуты, параметры и детали STMicroelectronics STM32F407ZET6, аналогичные спецификациям STMicroelectronics STM32F407ZET6.

STM32F407ZET6 CAD-модель

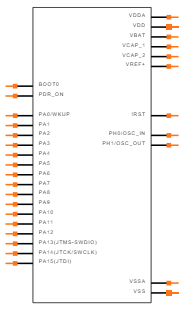

Символ

След

3D модель

STM32F407ZET6 Альтернативы

номер части	Описание	Производитель
STM32F407ZET6TR	32-битный, FLASH, 168 МГц, RISC-микроконтроллер, PQFP144, 20 X 20 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-144	СТМикроэлектроника
STM32F407ZET7XXX	32-битный, FLASH, 168 МГц, RISC-микроконтроллер, PQFP144, 20 X 20 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-144	СТМикроэлектроника
STM32F407ZET6XXX	32-битный, FLASH, 168 МГц, RISC-микроконтроллер, PQFP144, 20 X 20 ММ, ШАГ 0,50 ММ, СООТВЕТСТВИЕ ROHS, LQFP-144	СТМикроэлектроника

Приложения STM32F407ZET6

·Привод и управление двигателем: STM32F407ZET6 может управлять различными типами двигателей, такими как двигатели постоянного тока, BLDC, PMSM, ACIM и т. д., используя усовершенствованные таймеры, выходы ШИМ, входы АЦП и интерфейсы связи. Он также может реализовывать различные алгоритмы управления двигателем, такие как ориентированное на поле управление (FOC), бездатчиковое управление FOC, шестиступенчатое управление и т. д., используя возможности DSP и FPU.

·Медицинский: STM32F407ZET6 можно использовать для медицинских устройств, которым необходимо обрабатывать и отображать сложные данные, такие как электрокардиограммы (ЭКГ), тонометры, глюкометры и т. д. Он также может взаимодействовать с другими устройствами или сетями через Ethernet, USB, CAN или беспроводные интерфейсы.

·Бытовая электроника: STM32F407ZET6 можно использовать для бытовой электроники, которая должна предлагать богатые пользовательские интерфейсы, например, смартфоны, планшеты, камеры, игровые консоли и т. д. Он также может поддерживать мультимедийные приложения, такие как воспроизведение аудио и видео, запись, потоковая передача. и т. д., используя интерфейсы I2S, SPI, SDIO и LCD.

·Компьютеры и компьютерная периферия: STM32F407ZET6 можно использовать для компьютеров и компьютерной периферии, которым необходимо выполнять высокоскоростную передачу данных, например, принтеров, сканеров, клавиатур, мышей и т. д. Он также может поддерживать различные протоколы, такие как USB, Ethernet, HDMI и т. д., используя гибкий контроллер памяти и DMA.

·Коммуникации и сети: STM32F407ZET6 можно использовать для коммуникационных и сетевых устройств, которым необходимо обрабатывать большие объемы данных, таких как маршрутизаторы, коммутаторы, модемы, шлюзы и т. д. Он также может поддерживать различные стандарты, такие как TCP/IP, Wi-Fi. Fi, Bluetooth, ZigBee и т. д., используя интерфейсы Ethernet MAC, USART, UART и SPI.

·Промышленность: STM32F407ZET6 может использоваться для промышленных приложений, которым необходимо контролировать и контролировать сложные системы, такие как автоматизация, робототехника, ЧПУ и т. д. Он также может реализовывать различные функции безопасности, такие как сторожевой таймер, CRC, RNG и криптографическое ускорение. .

·Безопасность: STM32F407ZET6 можно использовать для приложений безопасности, которым необходимо защитить конфиденциальные данные, таких как контроль доступа, смарт-карты, биометрия и т. д. Он также может шифровать и дешифровать данные с помощью функций AES, Triple DES, HASH и HMAC.

·Обработка изображений, видео и зрение: STM32F407ZET6 можно использовать для приложений обработки изображений, видео и машинного зрения, которым необходимо захватывать и обрабатывать изображения с высоким разрешением, таких как камеры, сканеры, системы распознавания лиц и т. д. Он также может отображать изображения на различных экранах, например как LCD, OLED и т. д., используя параллельный интерфейс LCD.

·HVAC: STM32F407ZET6 можно использовать для систем отопления, вентиляции и кондиционирования воздуха (HVAC), которым необходимо регулировать температуру, влажность, качество воздуха и т. д., таких как термостаты, увлажнители, осушители и т. д. Он также может измерять и контролировать различные такие параметры, как температура, давление, расход и т. д., используя выходы АЦП, ЦАП и ШИМ.

STM32F407ZET6 Производитель

STMicroelectronics — мировой лидер в создании продуктов и решений для интеллектуальной мобильности, исключительной универсальности, мощности и энергии, а также Интернета вещей и связи. Она была основана в 1987 году в результате слияния двух европейских компаний по производству полупроводников : SGS Microelettronica из Италии и Thomson Semiconducteurs из Франции. Штаб-квартира компании находится в Женеве, Швейцария, а юридический адрес — в Амстердаме, Нидерланды. Компания осуществляет свою деятельность в 35 странах, в ней работает более 46 000 человек.

STMicroelectronics предлагает один из самых широких в отрасли портфелей технологий, охватывающий аналоговые, цифровые, смешанные и силовые продукты. Он обслуживает клиентов на различных рынках, таких как автомобильный, промышленный, потребительский, персональная электроника, связь, вычислительная техника, медицина и аэрокосмическая промышленность. Некоторые из ее флагманских продуктов включают микроконтроллеры STM32, драйверы двигателей STSPIN, метки и считыватели NFC ST25, элементы безопасности STSAFE, а также STPOWER MOSFET и IGBT.

Frequently Asked Questions

В чем неисправность STM32F407ZET6, из-за которой нет выходного сигнала и нет управления SPI?

Согласно сообщению в сообществе STMicroelectronics, неисправность может быть вызвана неправильной конфигурацией контактов режима загрузки или поврежденной прошивкой. Возможные решения — проверить контакты режима загрузки и источник питания, а также перепрограммировать MCU с помощью отладчика или загрузчика.

В чем разница между STM32F407ZET6 и STM32F407ZGT6?

Основное различие между STM32F407ZET6 и STM32F407ZGT6 — это объем флэш-памяти. STM32F407ZET6 имеет 512 Кбайт флэш-памяти, а STM32F407ZGT6 — 1 Мбайт флэш-памяти. Остальные функции и характеристики одинаковы для обоих микроконтроллеров.

Как я могу запрограммировать STM32F407ZET6 и какие инструменты мне нужны?

Вы можете запрограммировать STM32F407ZET6 с помощью различных программных инструментов, таких как STM32CubeIDE6, Keil MDK-ARM, IAR Embedded Workbench и т. д. Вам также понадобится аппаратный инструмент, такой как ST-LINK/V2, J-Link, ULINK и т. д. ., чтобы подключить MCU к компьютеру и отладить код.
