Микроконтроллеры STM32G030K6T6: особенности, применение и техническое описание
32 КБ 32 КБ x 8 FLASH ARM® Cortex®-M0+ 32-битный микроконтроллер серии STM32G0 3 В 32-LQFP
Основные микроконтроллеры STM32G030K6T6 построены на основе высокопроизводительного 32-битного RISC-ядра Arm® Cortex®-M0+, которое может работать на частотах до 64 МГц. В этой статье будут представлены его функции, приложения и техническое описание. В этой статье будут представлены его функции, приложения и техническое описание.
Каталог
·STM32G030K6T6 Описание
·STM32G030K6T6 Особенности
·Технические характеристики
·Распиновка STM32G030K6T6
·STM32G030K6T6 САПР-модель
·STM32G030K6T6 Приложения
·STM32G030K6T6 Производитель
·Детали с похожими характеристиками
·Техническое описание PDF
STM32G030K6T6 Описание
Основные микроконтроллеры STM32G030x6/x8 построены на базе высокопроизводительного 32-битного RISC-ядра Arm® Cortex®-M0+, которое может работать на частотах до 64 МГц. Они готовы к решениям Интернета вещей (IoT) и предлагают высокую степень интеграции, что делает их подходящими для различных приложений в потребительской, промышленной и бытовой сферах.
Модуль защиты памяти (MPU), быстрая встроенная память (до 64 Кбайт флэш-памяти программ с защитой от чтения и записи и 8 Кбайт SRAM), DMA, широкий спектр системных функций, улучшенные операции ввода-вывода и периферийные устройства — все это включены в состав устройств. Устройства оснащены стандартными интерфейсами связи (два I2C, два SPI / один I2S и два USART), а также маломощным RTC, таймером ШИМ с расширенным управлением, четырьмя 16-разрядными таймерами общего назначения, двумя сторожевыми таймерами и таймер SysTick и один 12-битный АЦП (2,5 MSps) с количеством каналов до 19.
Диапазон рабочих температур устройств составляет от -40 до 85°C. Для их работы подходят напряжения питания от 2,0 В до 3,6 В. Разработка приложений с низким энергопотреблением стала возможной благодаря оптимизированному динамическому потреблению и широкому диапазону режимов энергосбережения.
STM32G030K6T6 Особенности
·Защищенная флэш-память объемом до 64 Кбайт.
·SRAM объемом 8 Кбайт и аппаратной проверкой четности
·Устройство вычисления CRC
·Управление питанием и сброс
·Диапазон напряжения: от 2,0 В до 3,6 В.
·Сброс для включения/выключения питания (POR/PDR)
·Режимы низкого энергопотребления: режим ожидания, спящий режим и остановка.
·Источник питания VBAT для резервных регистров и часов реального времени
·Тайм-менеджмент
·Кварцевый генератор 4–48 МГц
·Кварцевый генератор, работающий на частоте 32 кГц, калиброванный
·Внутренний радиомодуль 16 МГц с возможностью ФАПЧ
·Внутренний RC-генератор на частоте 32 кГц (±5%)
·44 быстрых операции ввода/вывода
·возможность сопоставления с векторами внешних прерываний
·Множество входов/выходов, устойчивых к напряжению 5 В.
Технические характеристики
Технические характеристики, атрибуты, параметры и детали STMicroelectronics STM32G030K6T6, аналогичные спецификациям STMicroelectronics STM32G030K6T6.
Тип | Параметр | ||
Время выполнения заказа на заводе | 12 недель | Тип монтажа | Поверхностный монтаж |
Пакет/кейс | 32-LQFP | Поверхностный монтаж | ДА |
Рабочая Температура | -40°C~85°C ТА | Упаковка | Поднос |
Ряд | СТМ32Г0 | Статус детали | Активный |
Уровень чувствительности к влаге (MSL) | 3 (168 часов) | Количество окончаний | 32 |
Положение терминала | КВАД | Терминальная форма | КРЫЛО ЧАЙКИ |
Напряжение питания | 3В | Терминал Питч | 0,8 мм |
Достичь кода соответствия | совместимый | Напряжение питания-Макс (Vsup) | 3,6 В |
Минимальное напряжение питания (Vsup) | 2В | Тип генератора | Внутренний |
Количество входов/выходов | 30 | Скорость | 64 МГц |
Размер оперативной памяти | 8К х 8 | Напряжение-питание (Vcc/Vdd) | 2В~3,6В |
Тип ИБП/UCS/периферийных микросхем | МИКРОКОНТРОЛЛЕР, РИСК | Основной процессор | ARM® Cortex®-M0+ |
Периферийные устройства | ДМА, И2С, ПОР, ШИМ, ВДТ | Тактовая частота | 48 МГц |
Тип памяти программы | ВСПЫШКА | Размер ядра | 32-битный |
Размер памяти программы | 32 КБ 32 КБ х 8 | Возможности подключения | I2C, ИК-порт, LINbus, SPI, UART/USART |
Размер бита | 32 | Конвертер данных | А/Д 16x12b |
Имеет АЦП | ДА | Каналы DMA | ДА |
ШИМ-каналы | ДА | Длина | 7 мм |
Ширина | 7 мм | Статус RoHS | Соответствует RoHS |
Распиновка STM32G030K6T6
STM32G030K6T6 САПР-модель
Символ
След

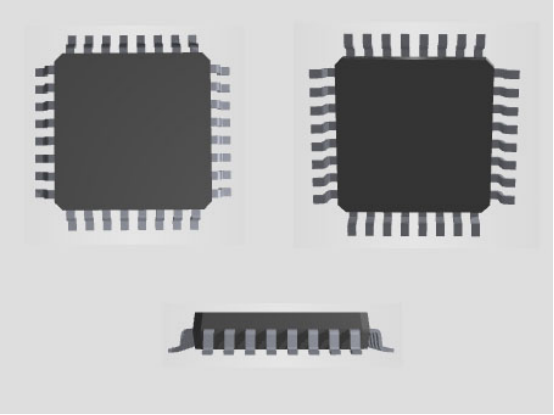

3D модель
STM32G030K6T6 Приложения
Они подходят для широкого спектра приложений в потребительской, промышленной и бытовой сферах и готовы к использованию решений Интернета вещей (IoT).
STM32G030K6T6 Производитель
STMicroelectronics — мировой лидер в создании продуктов и решений для интеллектуальной мобильности, исключительной универсальности, мощности и энергии, а также Интернета вещей и связи. Это франко-итальянская компания, операционная и исполнительная штаб-квартира которой расположена в План-ле-Уат, недалеко от Женевы, Швейцария. Она разрабатывает, производит и продает полупроводниковые интегральные схемы (ИС) для различных приложений, таких как промышленная автоматизация, управление двигателями, системы безопасности, автомобилестроение, бытовая электроника, связь, вычисления, здравоохранение и многое другое. Компания обладает одним из самых широких портфелей технологий в отрасли, а ее продукты используются в самых инновационных электронных решениях сегодняшнего дня. Он имеет сеть производственных предприятий, обеспечивающих надежные и гибкие поставки. Он также стремится защищать людей и планету и обеспечивать прозрачность общения с заинтересованными сторонами.
