Модуль емкостного сенсорного датчика MPR121: как использовать MPR121?

Емкостный датчик 0,4 мм 3,3 В 20-UFQFN

MPR121 — это модуль емкостного сенсорного датчика. В этой статье будут представлены распиновка, приложения, функции и более подробная информация о MPR121.

Каталог

MPR121 Описание

Особенности MPR121

Распиновка MPR121

Описание контактов MPR121

MPR121 Размер

Технические характеристики

Приложения MPR121

Как использовать модуль емкостного сенсорного датчика

MPR121 Эквиваленты

MPR121 Производитель

Техническое описание в формате PDF

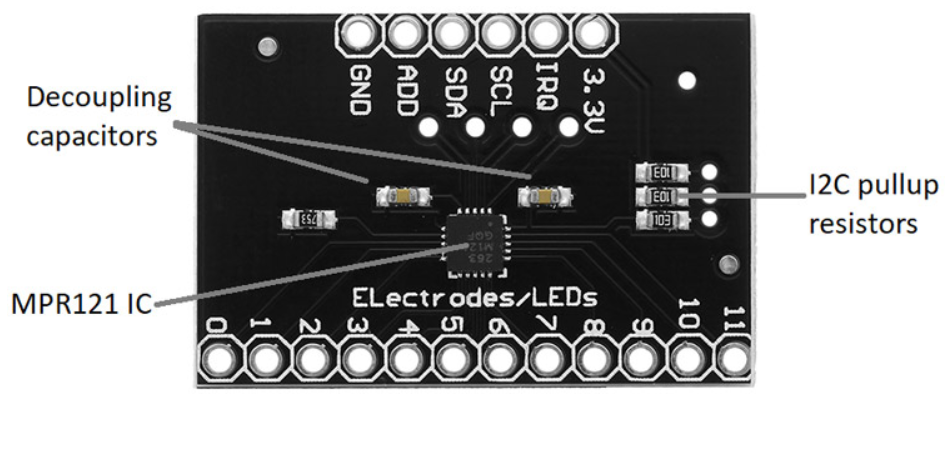

MPR121 Описание

В некоторых проектах кнопки для ввода могут оказаться непригодными. Ограничения могут быть пространственными или связаны со стоимостью деталей. В таких ситуациях микросхема емкостного сенсорного датчика может превратить открытую поверхность печатной платы в сенсорную кнопку. Эту функцию выполняет модуль MR121 , имеющий 12 входных каналов.

Особенности MPR121

·Напряжение питания от 1,7 В до 3,6 В и ток питания 29 мкА.

·12 емкостных сенсорных входов

·8 контактов светодиода/GPIO

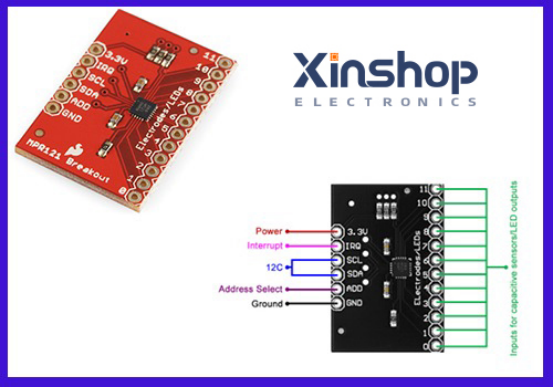

Распиновка MPR121

Распиновка MPR121

Описание контактов MPR121

Имя контакта	Описание
3,3 В	Входной контакт источника питания, номинально 3,3 В.
прерывание	Выход прерывания с открытым стоком
СКЛ	Последовательные часы I2C
ПДД	Последовательные данные I2C
ДОБАВЛЯТЬ	Селектор адреса I2C
Земля	Опорное заземление IC
0–11	Входы для емкостных датчиков/светодиодных выходов

MPR121 Размер

MPR121 Размер

Технические характеристики

Технические характеристики, характеристики, параметры и детали NXP USA Inc. MPR121QR2, аналогичные характеристикам NXP USA Inc. MPR121QR2.

Тип	Параметр
Тип монтажа	Поверхностный монтаж	Пакет/кейс	20-UFQFN
Поверхностный монтаж	ДА	Рабочая Температура	-40°К~85°К
Упаковка	Лента и катушка (TR)	Опубликовано	2003 г.
Статус детали	Снято с производства	Уровень чувствительности к влаге (MSL)	3 (168 часов)
Количество окончаний	20	Тип	Кнопки, слайдер, колесо
Код HTS	8542.39.00.01	Напряжение питания	2В~3,6В
Положение терминала	КВАД	Терминальная форма	НЕТ ЛИДЕСА
Количество функций	1	Напряжение питания	3,3 В
Терминал Питч	0,4 мм	Код JESD-30	S-XQCC-N20
Напряжение питания-Макс (Vsup)	3,6 В	Минимальное напряжение питания (Vsup)	2В
Интерфейс	I2C	Текущий - Поставка	393 мкА
Количество входов	До 12	Обнаружение приближения	Да
Каналы управления светодиодами	До 8	Длина	3 мм
Высота сидя (макс.)	0,6 мм	Ширина	3 мм
Статус RoHS	Соответствует ROHS3

Приложения MPR121

·Компьютерная периферия

·Mp3-плееры

·Пульты управления

·Управление освещением

Как использовать модуль емкостного сенсорного датчика

Конденсатор — это тип электрического компонента, который временно сохраняет заряд. Особенно полезна его способность увеличивать напряжение линейно, когда к нему подается постоянный ток, или экспоненциально, когда оно соединено с постоянным напряжением через резистор. Это весьма типичная характеристика в приложениях синхронизации. Постоянная времени цепи меняется, если один конец этого конденсатора подключен к этой цепи, а другой конец остается плавающим или создается плавающим телом. Емкостный сенсорный датчик работает по такому принципу: один конец подключен к микросхеме, которая генерирует сигнал с использованием постоянной времени, а другой конец создается в результате прикосновения пальца к «контакту».

MPR121 представляет собой интегральную схему , содержащую все схемы, необходимые для создания двенадцати емкостных сенсорных датчиков . Электроды, представляющие собой просто металлические площадки, можно подключить к двенадцати контактам. Восемь из этих контактов также можно использовать в качестве выходов GPIO или драйвера светодиодов. Для связи с микросхемой используется протокол I2C. Вывод ADD можно подключить к GND, VCC, SCL или SDA для выбора одного из четырех различных адресов.

MPR121 Производитель

NXP Semiconductors разрабатывает решения, которые делают жизнь проще, лучше и безопаснее, обеспечивая безопасное соединение и инфраструктуру для более разумного мира. NXP внедряет инновации в области защищенных подключенных автомобилей, комплексной безопасности и конфиденциальности, а также интеллектуальных подключенных решений, являясь мировым лидером в области решений безопасного подключения для встроенных приложений. В организации работают 45 000 сотрудников в более чем 35 странах, и она основана на более чем 60-летнем опыте и знаниях. NXP Semiconductor купила Freescale Semiconductor.

Frequently Asked Questions

Что такое модуль емкостного сенсорного датчика MPR121?

Микросхема емкостного сенсорного датчика может преобразовать открытую поверхность печатной платы в кнопку, активируемую касанием. Эту функцию выполняет модуль MR121, имеющий 12 входных каналов.

Для чего можно использовать MPR121?

Его можно применять к компьютерной периферии, MP3-плеерам, пультам дистанционного управления и средствам управления освещением.

Какова рабочая температура MPR121?

-40°С~85°С.
