Переключатель FSUSB42MUX: характеристики, применение и техническое описание
10 Терминал Аналоговый переключатель 0,5 мм FSUSB42 10 контактов 3,3 В 10-TFSOP, 10-MSOP (0,118, ширина 3,00 мм)
Двунаправленный двухпортовый высокоскоростной коммутатор USB 2.0 с низким энергопотреблением — это FSUSB42MUX. Он предназначен для переключения между двумя источниками Hi-Speed (480 Мбит/с) или источником Hi-Speed и Full-Speed (12 Мбит/с). В этой статье будут представлены его функции, приложения и техническое описание.
Каталог
·Описание FSUSB42MUX
·Особенности FSUSB42MUX
·Технические характеристики
·Распиновка FSUSB42MUX
·CAD-модель FSUSB42MUX
·Альтернативы FSUSB42MUX
·Приложения FSUSB42MUX
·Производитель FSUSB42MUX
·Детали с похожими характеристиками
·Техническое описание в формате PDF
Описание FSUSB42MUX
Двунаправленный двухпортовый высокоскоростной коммутатор USB 2.0 с низким энергопотреблением — это FSUSB42MUX. Он предназначен для переключения между двумя источниками Hi-Speed (480 Мбит/с) или источником Hi-Speed и Full-Speed (12 Мбит/с). Он сконфигурирован как двухполюсный двухпозиционный переключатель (DPDT). FSUSB42 имеет невероятно низкую емкость (CON) 5,5 пФ и соответствует спецификациям USB 2.0.
Широкая полоса пропускания этого устройства (720 МГц) превосходит полосу пропускания, необходимую для прохождения третьей гармоники, создавая сигналы с минимальными фазовыми искажениями и фронтом. Улучшенные перекрестные помехи между каналами также уменьшают помехи. Для приложений, когда питание VCC отключено (VCC=0), FSUSB42 имеет дополнительную схему на контактах ввода-вывода переключателя, которая позволяет устройству выдерживать состояние перенапряжения. Даже в ситуациях, когда управляющее напряжение, подаваемое на вывод SEL, меньше напряжения питания (VCC), это устройство предназначено для снижения потребления тока. Эта конкретная функция, которая обеспечивает прямую связь с входами/выходами общего назначения процессора основной полосы частот, особенно полезна для сверхпортативных приложений, таких как сотовые телефоны. Дополнительные варианты использования коммутации и совместного использования соединений можно найти в карманных компьютерах, цифровых камерах, принтерах, ноутбуках и портативных сотовых телефонах.
Особенности FSUSB42MUX
·Типичная низкая емкость во включенном состоянии: 3,7 пФ
·Низкое сопротивление: среднее 3,9 Ом
·При расширенном диапазоне управляющего напряжения (VIN = 1,8 В, VCC = 4,3 В) максимальный ток ICCT составляет 15 мкА.
·Широкий диапазон -3 дБ, 720 МГц
·Номинал ESD 16 кВ/Земля, рейтинг ESD 8 кВ
·Все порты USB обеспечивают устойчивость к перенапряжению (OVT) до 5,25 В без внешних компонентов.
Технические характеристики
Технические характеристики, атрибуты, параметры и детали ON Semiconductor FSUSB42MUX, аналогичные спецификациям ON Semiconductor FSUSB42MUX.
Тип | Параметр | ||
Статус жизненного цикла | АКТИВНО (последнее обновление: 3 дня назад) | Время выполнения заказа на заводе | 6 недель |
Устанавливать | Поверхностный монтаж | Тип монтажа | Поверхностный монтаж |
Пакет/кейс | 10-TFSOP, 10-MSOP (ширина 0,118, 3,00 мм) | Количество контактов | 10 |
Масса | 112,5 мг | Рабочая Температура | -40°C~85°C ТА |
Упаковка | Лента и катушка (TR) | Опубликовано | 2015 год |
Код JESD-609 | е4 | Особенность | Разрушение перед созданием, USB 2.0 |
Код Pbfree | да | Статус детали | Активный |
Уровень чувствительности к влаге (MSL) | 1 (без ограничений) | Количество окончаний | 10 |
ECCN-код | EAR99 | Сопротивление | 6,5 Ом |
Терминал отделки | Никель/Палладий/Золото (Ni/Pd/Au) | Приложения | USB |
Положение терминала | ДВОЙНОЙ | Терминальная форма | КРЫЛО ЧАЙКИ |
Количество функций | 1 | Напряжение питания | 3,3 В |
Терминал Питч | 0,5 мм | Базовый номер детали | ФСУСБ42 |
Количество выходов | 4 | Рабочее напряжение питания | 4,3 В |
Количество каналов | 1 | Напряжение | 4,3 В |
Максимальное напряжение питания | 4,3 В | Минимальное напряжение питания | 3В |
Текущий | 100 мА | Скорость передачи данных | 480 Мбит/с |
Количество входов | 2 | Тип поставки | Одинокий |
-3 дБ Пропускная способность | 720 МГц | Сопротивление в рабочем состоянии (макс.) | 6,5 Ом |
Номинальная изоляция в выключенном состоянии | 30 дБ | Сопротивление в штатном состоянии Match-Nom | 0,65 Ом |
Схема переключателя | ДПДТ | Время включения-Макс. | 30 нс |
Напряжение питания, одиночное (В+) | 2,4 В~4,4 В | Высота | 850 мкм |
Длина | 3 мм | Ширина | 3 мм |
ДОСТИГНУТЬ СВХК | Нет СВХК | Радиационная закалка | Нет |
Статус RoHS | Соответствует ROHS3 | Без свинца | Без свинца |
Распиновка FSUSB42MUX
CAD-модель FSUSB42MUX
Символ

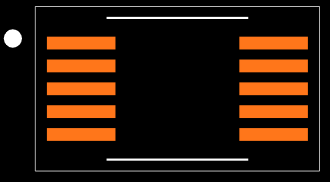

След
3D модель
Альтернативы FSUSB42MUX
номер части | Описание | Производитель |
ФСУСБ42МУКС | DPDT, 1 функция, 4 канала, PDSO10, 3 ММ, ЗЕЛЕНЫЙ, MO-187BA, MSOP-10 | Корпорация Fairchild Semiconductor |
Приложения FSUSB42MUX
·Планшеты для СМИ
·Портативные телефоны
·MP3/PMP-плееры
·Дополнительное пространство и вложения
·Сетевая карта Беспроводная связь и доступ в Интернет
Производитель FSUSB42MUX
ON Semiconductor — мировой лидер в области полупроводниковых решений для различных рынков и приложений. Он предлагает широкий спектр продуктов, таких как дискретные и силовые модули, устройства управления питанием, формирования и контроля сигналов, датчики, средства управления двигателями, пользовательские и ASSP, интерфейсы, синхронизирующие устройства, логику и память. Основное внимание уделяется развитию интеллектуальных энергетических и сенсорных технологий для создания более устойчивой экосистемы для будущих поколений. В компании работает более 30 000 сотрудников по всему миру, и она обслуживает клиентов более чем в 100 странах. Она была основана в 1999 году как дочернее предприятие подразделения полупроводниковой продукции Motorola, ее штаб-квартира находится в Финиксе, штат Аризона.
