Преобразователь ADS1115IDGSR: распиновка, применение и техническое описание
16-битный АЦП Gold 0,5 мм ADS1115 3,3 В 10-TFSOP, 10-MSOP (0,118, ширина 3,00 мм)
ADS1115IDGSR — это 16-битный аналого-цифровой преобразователь (АЦП) от Texas Instruments. В этой статье будут представлены его распиновка, приложения и техническое описание.
Каталог
·Описание ADS1115IDGSR
·Возможности ADS1115IDGSR
·Технические характеристики
·Распиновка ADS1115IDGSR
·CAD-модель ADS1115IDGSR
·Альтернативы ADS1115IDGSR
·Приложения ADS1115IDGSR
·ADS1115IDGSR Производитель
·Детали с похожими характеристиками
·Техническое описание в формате PDF
Описание ADS1115IDGSR
ADS1115IDGSR — это 16-битный аналого-цифровой преобразователь (АЦП) от Texas Instruments. Это маломощный дельта-сигма АЦП с интерфейсом I2C. Он имеет усилитель с программируемым усилением (PGA) и выбираемый адрес. ADS1115 работает либо в режиме непрерывного преобразования, либо в режиме однократного преобразования. В однократном режиме устройства автоматически отключаются после одного преобразования, что снижает энергопотребление в периоды простоя.
Возможности ADS1115IDGSR
·Сверхкомпактный корпус X2QFN: 2 мм × 1,5 мм × 0,4 мм
·Широкий диапазон питания: от 2,0 В до 5,5 В.
·Низкое потребление тока: 150 мкА в режиме непрерывного преобразования.
·Программируемая скорость передачи данных
·Одноцикловое осаждение
·Внутренний источник опорного напряжения с малым дрейфом
·Внутренний генератор
·Интерфейс I2C: четыре выбираемых контакта адреса
Технические характеристики
Технические характеристики, атрибуты, параметры и детали Texas Instruments ADS1115IDGSR, аналогичные характеристикам Texas Instruments ADS1115IDGSR.
Тип | Параметр | ||
Статус жизненного цикла | АКТИВНО (последнее обновление: 4 дня назад) | Время выполнения заказа на заводе | 6 недель |
Контактное покрытие | Золото | Тип монтажа | Поверхностный монтаж |
Пакет/кейс | 10-TFSOP, 10-MSOP (ширина 0,118, 3,00 мм) | Поверхностный монтаж | ДА |
Количество контактов | 10 | Рабочая Температура | -40°К~125°К |
Упаковка | Лента и катушка (TR) | Код JESD-609 | е4 |
Особенность | PGA, выбираемый адрес | Код Pbfree | да |
Статус детали | Активный | Уровень чувствительности к влаге (MSL) | 2 (1 год) |
Количество окончаний | 10 | ECCN-код | EAR99 |
Положение терминала | ДВОЙНОЙ | Терминальная форма | КРЫЛО ЧАЙКИ |
Пиковая температура оплавления (Цел) | 260 | Количество функций | 1 |
Напряжение питания | 3,3 В | Терминал Питч | 0,5 мм |
Базовый номер детали | ADS1115 | Количество контактов | 10 |
Полярность | Биполярный | Источники питания | 3,3 В |
Конфигурация | Мультиплексор-PGA-АЦП | Максимальное напряжение питания | 5,5 В |
Минимальное напряжение питания | 2В | Рассеяние мощности | 900мкВт |
Количество битов | 16 | Максимальный ток питания | 0,3 мА |
Тип ввода | Дифференциальный, несимметричный | Архитектура | Сигма-Дельта |
Количество входов | 2, 4 | Тип конвертера | АЦП, ДЕЛЬТА-СИГМА |
Тип поставки | Одинокий | Тип ссылки | Внутренний |
Интерфейс данных | I2C | Разрешение | 2 Б |
Частота выборки | 860 спс | Напряжение питания, аналоговое | 2В~5,5В |
Напряжение питания, цифровое | 2В~5,5В | Количество аналоговых входных каналов | 4 |
Частота выборки (в секунду) | 860 | Выходной битовый код | ДВОИЧНЫЙ ДОПОЛНИТЕЛЬНЫЙ ДВОИЧНЫЙ |
Интегральная нелинейность (INL) | 1 младший бит | Количество аналого-цифровых преобразователей | 1 |
Коэффициент конверсии | 860 спс | Аналоговое входное напряжение-Макс. | 4,096 В |
Выходной формат | СЕРИАЛ | Максимальное напряжение питания (постоянный ток) | 5,5 В |
Минимальное напряжение питания (постоянный ток) | 2В | Аналоговое входное напряжение-мин. | -4,096 В |
Высота | 1,07 мм | Длина | 3 мм |
Ширина | 3 мм | Толщина | 1,02 мм |
ДОСТИГНУТЬ СВХК | Нет СВХК | Радиационная закалка | Нет |
Статус RoHS | Соответствует ROHS3 | Без свинца | Без свинца |

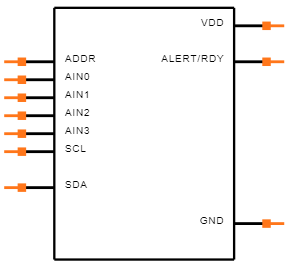

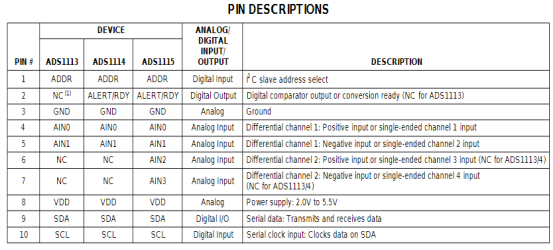

Распиновка ADS1115IDGSR
CAD-модель ADS1115IDGSR
Символ

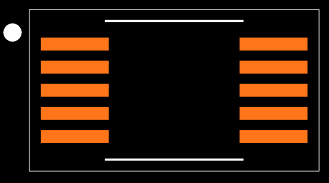

След
3D модель
Альтернативы ADS1115IDGSR
номер части | Описание | Производитель |
ADS1115IDGST | 16-разрядный, 860-SPS, 4-канальный дельта-сигма АЦП с PGA, генератором, VREF, компаратором и I 2 C 10-VSSOP от -40 до 125 | Инструменты Техаса |
ADS1115QDGSRQ1 | Автомобильный 16-битный 860SPS 4-канальный дельта-сигма АЦП с PGA, генератором, VREF, компаратором и I 2 C 10-VSSOP от -40 до 125 | Инструменты Техаса |
Приложения ADS1115IDGSR
·Высокоточные приборы
·Автомобильная электроника
·Сбор напряжения аккумулятора
ADS1115IDGSR Производитель
Texas Instruments — глобальная компания по производству полупроводников , которая разрабатывает, производит, тестирует и продает аналоговые и встроенные микросхемы обработки для различных рынков. Она была основана в 1930 году как Geophysical Service Incorporated, компания, предоставлявшая услуги сейсморазведки для нефтяной промышленности. В 1951 году компания сменила название на Texas Instruments и вошла в область электроники, выпустив в 1954 году первый коммерческий кремниевый транзистор . С тех пор она стала пионером во многих областях, таких как интегральные схемы, калькуляторы, микропроцессоры, процессоры цифровых сигналов. и беспроводная связь. Сегодня компания предлагает более 80 000 продуктов, которые помогают ее клиентам эффективно управлять электропитанием, точно считывать и передавать данные, а также обеспечивают основной контроль или обработку в их проектах. Ее продукция выходит на такие рынки, как промышленность, автомобилестроение, личная электроника, коммуникационное оборудование и корпоративные системы. У компании есть видение создания лучшего мира, сделав электронику более доступной за счет полупроводников, а также миссия способствовать прогрессу путем инноваций и создания дифференцированных аналоговых и встроенных продуктов обработки.
