Bascule 74LS74 Dual D : comment l'utiliser ?
DM74LS74AN Image
Bascule type D 4,75V~5,25V 20MHz 74LS74 8mA Série 74LS 14-DIP (0,300, 7,62mm)
La bascule double D 74LS74 contient deux bascules D indépendantes déclenchées par front positif avec des sorties complémentaires. Cet article débloquera plus de détails sur 74LS74. Il existe une vaste gamme de semi-conducteurs, condensateurs, résistances et circuits intégrés en stock. Bienvenue à la demande de devis.
Tongs D avec 74LS74
Catalogue
· Brochage 74LS74
· Modèle CAO 74LS74
· Caractéristiques du 74LS74
· Demande 74LS74
· 74LS74 équivalent
· Qu’est-ce que 74LS74 ?
· Comment utiliser 74LS74
· Schéma de connexion 74LS74
· Ensemble 74LS74
· 74LS74 Fabricant
· Caractéristiques
· Pièces avec des spécifications similaires
· Fiche technique PDF
Brochage 74LS74
Brochage 74LS74
Code PIN | Symbole d'épingle | Nom | Description |
5,9 | 1T/2T | Sortir | Broche de sortie de la bascule |
6,8 | 1Q'(barre) / 2Q'(barre) | Sortie complémentaire | La broche de sortie inversée du Flip Flop |
3, 11 | 1CLK/2CLK | Broche d'entrée d'horloge | Ces broches doivent être dotées d'une impulsion d'horloge pour la bascule |
1,13 | 1CLR (barre) / 2CLR (barre) | Effacer les données | Réinitialise la bascule en effaçant sa mémoire |
2,12 | 1D /2D | Broche d'entrée de données | Broche d'entrée de la bascule |
4, 10 | 1PRE (barre) / 2PRE (barre) | Entrée PRE | Une autre broche d’entrée pour Flip Flop. Également appelé goupille fixe |
7 | Vss | Sol | Connecté à la masse du système |
14 | Vjj/Vcc | Tension d'alimentation | Alimente le circuit intégré généralement avec 5 V |
Modèle CAO 74LS74
Symbole
Symbole 74LS74
Empreinte
Empreinte 74LS74
modèle 3D
74LS74 modèle 3D
Caractéristiques du 74LS74
Circuit intégré de paquet de bascule Dual D
Tension de fonctionnement : 2 V à 15 V
Délai de propagation : 40 nS
Tension d'entrée minimale de haut niveau : 2 V
Tension d'entrée maximale de bas niveau : 0,8 V
Température de fonctionnement : 0 à 70°C
Courant de sortie de haut niveau : 8 mA
Disponible en boîtiers SO-14, SOT42 à 14 broches
Demande 74LS74
Utilisé comme registres à décalage
Registres de mémoire/contrôle
Circuits tampons
Circuits d'échantillonnage
Dispositifs de verrouillage
74LS74 équivalent
Les équivalents pour 74LS74 :
74LVC2G80
HEF40312B
Qu’est-ce que 74LS74 ?
La bascule double D 74LS74 contient deux bascules D indépendantes déclenchées par front positif avec des sorties complémentaires. L'information sur l'entrée D est acceptée par les bascules sur le front montant de l'impulsion d'horloge. Le déclenchement se produit à un niveau de tension et n'est pas directement lié au temps de transition du front montant de l'horloge. Les données sur l'entrée D peuvent être modifiées lorsque l'horloge est basse ou haute sans affecter les sorties tant que les temps de configuration et de maintien des données ne sont pas violés. Un niveau logique faible sur les entrées prédéfinies ou effacées activera ou réinitialisera les sorties quels que soient les niveaux logiques des autres entrées.
Comment utiliser 74LS74
Il est plutôt simple d'utiliser une Flip-Flop . Utilisez simplement les broches Vcc et GND pour alimenter le circuit intégré. Comme indiqué précédemment, chaque bascule fonctionne séparément ; connectez simplement les signaux d'entrée 2 et 3 pour utiliser la première bascule, et la sortie sera aux broches 5 et 6. Une source d'horloge doit être donnée pour la broche 3, qui est généralement un signal PWM provenant d'un MCU ou de 555 minuteries . En plaçant la broche haute, vous pouvez effacer les données et réinitialiser la bascule. Jetez un œil au tableau des fonctions ci-dessous vous aidera à comprendre le fonctionnement de la bascule. Le symbole « X » signifie « je m'en fiche », tandis que la flèche vers le haut représente le front montant du signal.
CONTRIBUTIONS | LES SORTIES | ||||
PRÉ (barre) | CLR (barre) | CLK | D | Q | Q (barre) |
L | H | X | X | H | L |
H | L | X | X | L | H |
L | L | X | X | H | H |
H | H | H | H | L | |
H | H | L | L | H | |
H | H | L | X | Q0 _ | Q 0 (barre) |

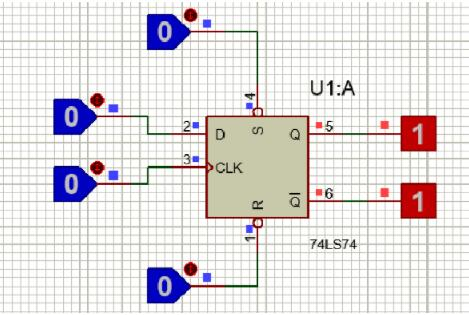

Vous pouvez également exécuter une simulation du CI pour voir s'il fonctionne comme prévu. J'ai utilisé l'état logique et les bits logiques pour voir si le circuit intégré fonctionne comme il se doit, mais vous pouvez utiliser les circuits réels de votre application pour voir s'il répond à vos exigences. Le fichier GIF ci-dessous peut être comparé à la table de vérité ci-dessus pour garantir le bon fonctionnement du CI.
Comment utiliser 74LS74
Schéma de connexion 74LS74
Schéma de connexion 74LS74
Ensemble 74LS74
Ensemble 74LS74
74LS74 Fabricant
On Semiconductor (Nasdaq : ON) est un fabricant qui s'engage à réduire sa consommation d'énergie. Il propose une gamme complète de solutions personnalisées d'alimentation, de gestion des signaux et de logique économes en énergie. Il s'agit d'une chaîne d'approvisionnement de classe mondiale dotée d'une grande fiabilité et d'un réseau d'installations de fabrication, de ventes, de bureaux et de centres de conception sur les marchés clés d'Amérique du Nord, d'Europe et des régions Asie-Pacifique.
Caractéristiques
Spécifications techniques, attributs, paramètres et pièces d'ON Semiconductor DM74LS74AN avec des spécifications similaires à celles d'ON Semiconductor DM74LS74AN.
