NC7WZ14P6X: обзор, функции и приложения

3,3 В В 4,9 нс нс 14,5 нс нс 2 мм мм Вентиляторы и инверторы 32 мА мА 1 мм мм 28 мг мг Поверхностный монтаж Поверхностный монтаж 1,65 В~5,5 В В 1 мкА мкА

Каталог

·NC7WZ14P6X Описание

·Распиновка NC7WZ14P6X

·NC7WZ14P6X CAD-модель

·Особенности NC7WZ14P6X

·Технические характеристики

·Детали с похожими характеристиками

·Пакет NC7WZ14P6X

·Техническое описание в формате PDF

NC7WZ14P6X Описание

Серия сверхвысокоскоростных (UHS) устройств TinyLogic от ON Semiconductor используется для питания двойного инвертора NC7WZ14 , который принимает входной сигнал триггера Шмитта. При изготовлении устройства используется передовая технология CMOS для достижения сверхвысокой скорости и высокой выходной мощности, сохраняя при этом низкое рассеивание статической мощности в широком диапазоне рабочих условий VCC. Указанный диапазон рабочего напряжения для устройства составляет от 1,65 В до 5,5 В VCC. Когда VCC равно 0 В, входы и выходы имеют высокий импеданс. Независимо от рабочего напряжения VCC, входы могут выдерживать напряжение до 5,5 В. Между положительным и отрицательным входным пороговым напряжением 5 В входы триггера Шмитта обычно достигают гистерезиса 1 В.

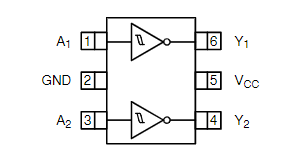

Распиновка NC7WZ14P6X

NC7WZ14P6X CAD-модель

Символ

След

3D модель

Особенности NC7WZ14P6X

·Чрезвычайно быстро: tPD 3,2 нс (в среднем) при 50 пФ при 5 В

·Высокий выходной сигнал при 3 В VCC: ±24 мА

·Широкий рабочий диапазон от 1,65 В до 5,5 В для VCC

·Эквивалент производительности LCX при работе с напряжением 3,3 В VCC.

·Отключите входы и выходы с высоким сопротивлением

Технические характеристики

Технические характеристики, атрибуты, параметры и детали ON Semiconductor NC7WZ14P6X, аналогичные спецификациям ON Semiconductor NC7WZ14P6X.

Тип	Параметр
Статус жизненного цикла	АКТИВНО (последнее обновление: 2 дня назад)	Время выполнения заказа на заводе	6 недель
Контактное покрытие	Банка	Устанавливать	Поверхностный монтаж
Тип монтажа	Поверхностный монтаж	Пакет/кейс	6-ЦСОП, СК-88, СОТ-363
Количество контактов	6	Масса	28мг
Рабочая Температура	-40°К~85°К	Упаковка	Лента и катушка (TR)
Ряд	7WZ	Опубликовано	2017 год
Код JESD-609	е4	Особенность	Триггер Шмитта
Код Pbfree	да	Статус детали	Активный
Уровень чувствительности к влаге (MSL)	1 (без ограничений)	Количество окончаний	6
ECCN-код	EAR99	Терминал отделки	Никель/Палладий/Золото (Ni/Pd/Au)
Способ упаковки	ТР	Напряжение питания	1,65 В~5,5 В
Положение терминала	ДВОЙНОЙ	Терминальная форма	КРЫЛО ЧАЙКИ
Количество функций	2	Напряжение питания	1,8 В
Базовый номер детали	7WZ14	Количество элементов	2
Напряжение питания-Макс (Vsup)	5,5 В	Источники питания	3,3 В
Выходной ток	32 мА	Задержка распространения	4,9 нс
Ток покоя	1 мкА	Включить время задержки	14,5 нс
Семья	ЛВК/LCX/Z	Логическая функция	Буфер, инвертор, триггер Шмитта
Ток — выходной высокий, низкий	32 мА 32 мА	Тип логики	Инвертор
Макс. задержка распространения @ V, Макс. CL	4,9 нс при 5 В, 50 пФ	Логический уровень – низкий	0,2 В ~ 1,2 В
Логический уровень – высокий	1,4 В ~ 3,6 В	Вход триггера Шмитта	Да
Высота	1 мм	Длина	2 мм
Ширина	1,25 мм	ДОСТИГНУТЬ СВХК	Нет СВХК
Радиационная закалка	Нет	Статус RoHS	Соответствует ROHS3
Без свинца	Без свинца

Пакет NC7WZ14P6X

Frequently Asked Questions

Каков диапазон напряжения питания для NC7WZ14P6X?

NC7WZ14P6X работает в широком диапазоне напряжения питания, обычно от 1,65 В до 5,5 В. Это делает его совместимым с различными семействами логических устройств и уровнями напряжения.

Какова максимальная рабочая частота NC7WZ14P6X?

NC7WZ14P6X предназначен для высокоскоростной работы и обычно может работать на частотах до нескольких сотен мегагерц (МГц), в зависимости от конкретных условий эксплуатации и настройки.
