Преобразователь TPS5430DDAR: характеристики, применение и техническое описание
8 разъемов 8-контактный TPS5430 Регулятор постоянного напряжения постоянного тока КОММУТАЦИОННЫЙ РЕГУЛЯТОР 1 Выходы 500 кГц Tape & Reel (TR) 8-PowerSOIC (0,154, ширина 3,90 мм)
С помощью понижающего преобразователя постоянного тока TPS5430DDAR от Texas Instruments вы можете изменять напряжение на своих устройствах. В этой статье будут представлены его функции, приложения и техническое описание.
Каталог
·TPS5430DDAR Описание
·Особенности TPS5430DDAR
·Технические характеристики
·TPS5430DDAR CAD-модель
·Альтернативы TPS5430DDAR
·Приложения TPS5430DDAR
·TPS5430DDAR Производитель
·Детали с похожими характеристиками
·Техническое описание в формате PDF
TPS5430DDAR Описание
С помощью понижающего преобразователя постоянного тока TPS5430DDAR от Texas Instruments вы можете изменять напряжение на своих устройствах. Единственный выход этого преобразователя имеет максимальный выходной ток 3 А. При использовании этого изделия используйте напряжение от 5,5 до 36 Вольт. Это вершина управления мощностью, выходное напряжение которого регулируется от 1,22 до 31 В. КПД этого преобразователя составляет 95%. Частота его импульсного регулятора составляет 600 кГц. Чтобы облегчить эффективный монтаж и безопасную транспортировку, этот компонент будет отправлен в ленточной и рулонной упаковке. Диапазон рабочих температур этого преобразователя составляет от -40 °C до 125 °C.
Особенности TPS5430DDAR
·Высокий КПД до 95 % Широкий диапазон входного напряжения: до 3 А непрерывного (4 А пикового) выходного тока. Это стало возможным на расстоянии 110 м.
·Переключатель MOSFET, интегрированный в один
·Большой регулируемый диапазон выходного напряжения: от 1,22 В до 1,5 %, начальная точность.
·Минимизирует количество внешних деталей за счет внутренней компенсации
·Фиксированная частота переключения 500 кГц
·Для фильтров небольших размеров. Улучшенное регулирование линии и переходные реакции за счет технологии прямой связи по входному напряжению.
·Защищен термическим отключением при температуре рабочего перехода до 125°C и ограничением перегрузки по току.
·Доступен небольшой 8-контактный корпус SOIC PowerPAD™ с термическим усилением.
Технические характеристики
Технические характеристики, характеристики, параметры и детали Texas Instruments TPS5430DDAR, аналогичные характеристикам Texas Instruments TPS5430DDAR.
Тип | Параметр | ||
Статус жизненного цикла | АКТИВНО (последнее обновление: 3 дня назад) | Время выполнения заказа на заводе | 16 недель |
Устанавливать | Поверхностный монтаж | Тип монтажа | Поверхностный монтаж |
Пакет/кейс | 8-PowerSOIC (ширина 0,154, 3,90 мм) | Количество контактов | 8 |
Масса | 70,590313мг | Рабочая Температура | -40°C~125°C ТДж |
Упаковка | Лента и катушка (TR) | Код JESD-609 | е4 |
Код Pbfree | да | Статус детали | Активный |
Уровень чувствительности к влаге (MSL) | 1 (без ограничений) | Количество окончаний | 8 |
ECCN-код | EAR99 | Терминал отделки | Никель/Палладий/Золото (Ni/Pd/Au) |
Положение терминала | ДВОЙНОЙ | Терминальная форма | КРЫЛО ЧАЙКИ |
Пиковая температура оплавления (Цел) | 260 | Базовый номер детали | ТПС5430 |
Функция | Шаг вниз | Количество выходов | 1 |
Эффективность | 95% | Выходное напряжение | 31В |
Тип выхода | Регулируемый | Максимальный выходной ток | 3А |
Рабочее напряжение питания | 36В | Входное напряжение-ном. | 12 В |
Максимальное напряжение питания | 36В | Минимальное напряжение питания | 5,5 В |
Аналоговая микросхема — другой тип | КОММУТАЦИОННЫЙ РЕГУЛЯТОР | Конфигурация выхода | Позитивный |
Ток покоя | 3мА | Максимальное выходное напряжение | 31В |
Напряжение — выход (мин./фикс.) | 1,221 В | Топология | Бак |
Режим управления | РЕЖИМ НАПРЯЖЕНИЯ | Частота — переключение | 500 кГц |
Техника управления | ШИРОТНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ | Синхронный выпрямитель | Нет |
Минимальное выходное напряжение | 1,22 В | Напряжение - Выход (Макс.) | 32,04 В |
Макс. рабочий цикл | 89% | Максимальная температура перехода (Tj) | 125°С |
Высота | 1,7 мм | Длина | 4,89 мм |
Ширина | 3,9 мм | Толщина | 1,48 мм |
Статус RoHS | Соответствует ROHS3 | Без свинца | Без свинца |
TPS5430DDAR CAD-модель

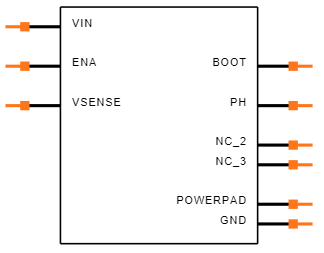

Символ

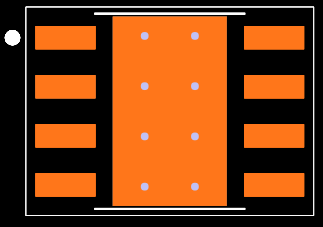

След

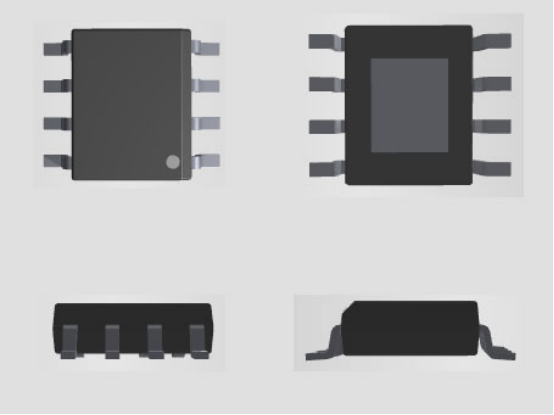

3D модель
Альтернативы TPS5430DDAR
номер части | Описание | Производитель |
TPS5430QDDARQ1 | Автомобильный понижающий преобразователь с фиксированной частотой 5,5–36 В, 500 кГц, 3 А, 8-SO PowerPAD от -40 до 125 | Инструменты Техаса |
TPS5430DDA | Входное напряжение от 5,5 В до 36 В, 3 А, 500 кГц Понижающий преобразователь 8-SO PowerPAD от -40 до 125 | Инструменты Техаса |
TPS5430DDAG4 | Входное напряжение от 5,5 В до 36 В, 3 А, 500 кГц Понижающий преобразователь 8-SO PowerPAD от -40 до 125 | Инструменты Техаса |
TPS5430DDARG4 | Входное напряжение от 5,5 В до 36 В, 3 А, 500 кГц Понижающий преобразователь 8-SO PowerPAD от -40 до 125 | Инструменты Техаса |
Приложения TPS5430DDAR
Потребительские устройства: ТВ-приставки, DVD, ЖК-дисплеи. Источники питания для промышленных и автомобильных аудиосистем. Зарядные устройства для аккумуляторов, источники питания для светодиодов высокой мощности. Системы распределенного электропитания 12 В/24 В.
TPS5430DDAR Производитель
Texas Instruments — глобальная компания по производству полупроводников , которая разрабатывает, производит, тестирует и продает аналоговые и встроенные микросхемы обработки для различных рынков. Она была основана в 1930 году как Geophysical Service Incorporated, компания, предоставлявшая услуги сейсморазведки для нефтяной промышленности. В 1951 году компания сменила название на Texas Instruments и вошла в область электроники, выпустив в 1954 году первый коммерческий кремниевый транзистор . С тех пор она стала пионером во многих областях, таких как интегральные схемы, калькуляторы, микропроцессоры, процессоры цифровых сигналов. и беспроводная связь. Сегодня компания предлагает более 80 000 продуктов, которые помогают ее клиентам эффективно управлять электропитанием, точно считывать и передавать данные, а также обеспечивают основной контроль или обработку в их проектах. Ее продукция выходит на такие рынки, как промышленность, автомобилестроение, личная электроника, коммуникационное оборудование и корпоративные системы. У компании есть видение создания лучшего мира, сделав электронику более доступной за счет полупроводников, а также миссия способствовать прогрессу путем инноваций и создания дифференцированных аналоговых и встроенных продуктов обработки.
