Regolatore di tensione LP2951

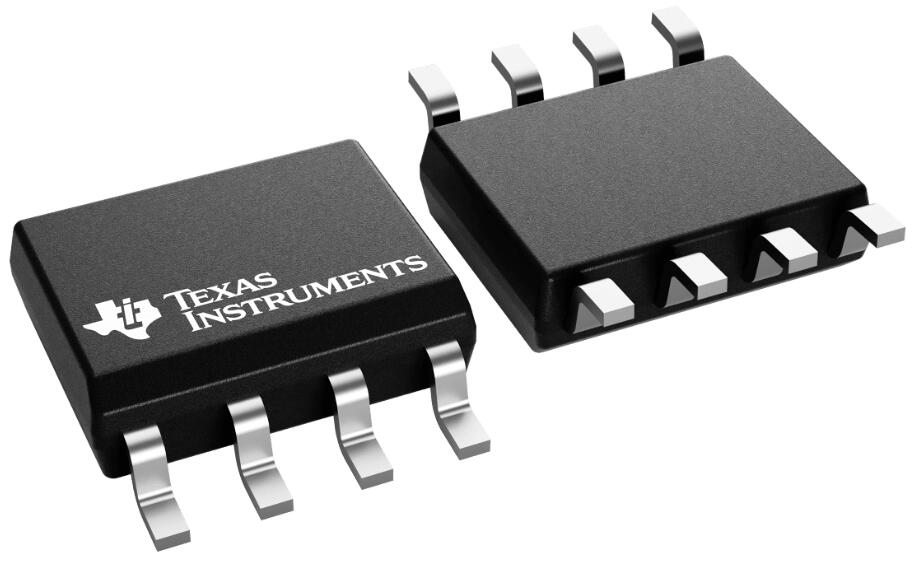

Cos'è l'LP2951?
L' LP2951 è un regolatore di tensione bipolare a bassa caduta di tensione. Il regolatore LP2951 viene solitamente utilizzato in applicazioni che richiedono una tensione di uscita preimpostata, che può essere facilmente configurata utilizzando due resistori. Questo dispositivo può fornire una regolazione a bassa caduta di tensione in un'ampia gamma di tensioni di uscita che vanno da 1,235 V a 30 V. Pertanto, è diventata una scelta popolare per i microcircuiti che richiedono regolatori di micropotenza in grado di fornire una corrente di carico fino a 100 mA.

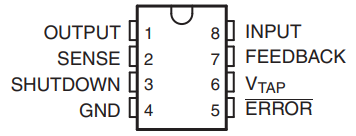

Piedinatura LP2951
Appunta NOME | Codice PIN | TIPO | DESCRIZIONE |
ERRORE | 5 | O | Uscita di errore attivo-basso del collettore aperto. Diventa basso quando V OUT scende del 6% del suo valore nominale. |
FEEDBACK | 7 | IO | Determina la tensione di uscita. Collegare a V TAP (con OUTPUT legato a SENSE) per emettere la tensione fissa corrispondente alla versione del componente, oppure collegare a un divisore resistivo per regolare la tensione di uscita. |
GND | 4 | — | Terra |
INGRESSO | 8 | IO | Ingresso di fornitura |
PRODUZIONE | 1 | O | Uscita in tensione. |
SENSO | 2 | IO | Rileva la tensione di uscita. Collegare a OUTPUT (con FEEDBACK legato a V TAP ) per emettere la tensione corrispondente alla versione della parte. |
FERMARE | 3 | IO | Ingresso attivo-alto. Spegne il dispositivo. |
V TOCC | 6 | O | Collegarsi a FEEDBACK per emettere la tensione fissa corrispondente alla versione della parte. |
Circuito LP2951

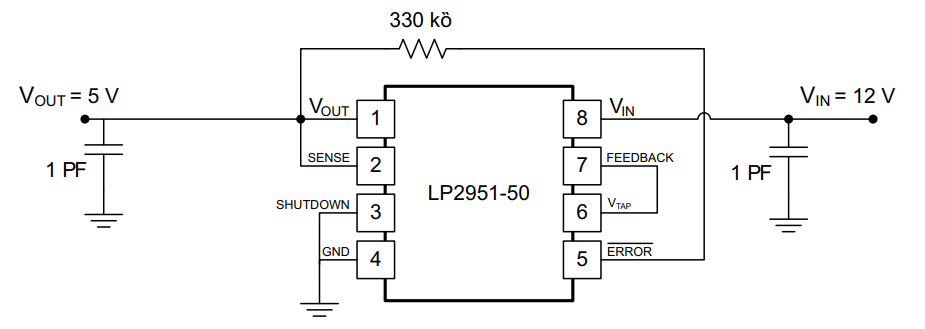

Convertitore da circuito 1:12 V a 5 V LP2951
Applicazioni LP2951
Applicazioni con ingresso ad alta tensione
Riserve energetiche
Caratteristiche LP2951
Ampio intervallo di ingresso: fino a 30 V
Corrente di uscita nominale di 100 mA
Basso dropout: 380 mV (tipico) a 100 mA
Corrente di riposo bassa: 75 µA (tip.)
Regolazione della linea stretta: 0,03% (tipico)
Regolazione del carico stretto: 0,04% (tipico)
Elevata precisione del VO
1,4% a 25°C
2% di sovratemperatura
Può essere utilizzato come regolatore o riferimento
Stabile con condensatori a bassa ESR (>12 mΩ).
Caratteristiche di limitazione della corrente e della temperatura
Solo LP2950 (3 pin)
Tensioni di uscita fisse di 5 V, 3,3 V e 3 V
Solo LP2951 (pacchetto a 8 pin)
Tensioni di uscita fisse o regolabili:
5 V/ADJ, 3,3 V/ADJ e 3 V/ADJ
Segnale di errore di bassa tensione in caso di caduta dell'uscita
Capacità di spegnimento
Funzionalità di rilevamento remoto per risultati ottimali
Regolazione e precisione
Simboli CAD/CAE LP2951
Pacchetto | Perni | Scaricamento |
SOIC(D) | 8 | Visualizza le opzioni |
FIGLIO (DRG) | 8 | Visualizza le opzioni |

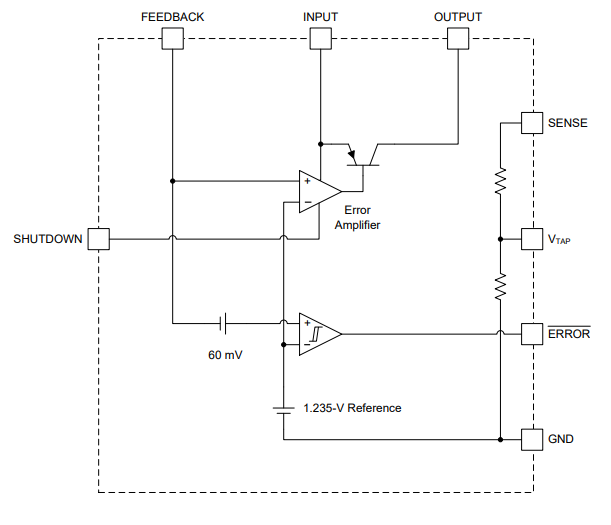

Diagramma a blocchi funzionali LP2951
Vantaggio LP2951
I dispositivi LP2950 e LP2951 sono regolatori di tensione bipolari a bassa caduta di tensione in grado di supportare un ampio intervallo di tensioni di alimentazione in ingresso fino a 30 V. L' LP2950 a 3 pin , facile da usare, è disponibile con tensioni di uscita fisse di 5 V. , 3,3 V e 3 V. Tuttavia, il dispositivo LP2951 a 8 pin è in grado di emettere un'uscita fissa o regolabile dallo stesso dispositivo. Collegando insieme i pin OUTPUT e SENSE e insieme i pin FEEDBACK e VTAP, il dispositivo LP2951 emette una tensione fissa di 5 V, 3,3 V o 3 V (a seconda della versione).
In alternativa, lasciando aperti i pin SENSE e VTAP e collegando FEEDBACK a un partitore resistivo esterno, l'uscita può essere impostata su qualsiasi valore compreso tra 1,235 V e 30 V. Il dispositivo LP2951 a 8 pin offre anche funzionalità aggiuntive che lo rendono particolarmente adatto per applicazioni alimentate a batteria. Ad esempio, una funzione di spegnimento compatibile con la logica consente di mettere il regolatore in modalità standby per risparmiare energia. Inoltre, è presente una funzione di reset del supervisore integrata in cui l'uscita ERROR si abbassa quando VOUT scende del 6% del suo valore nominale per qualsiasi motivo, a causa di un calo di VIN, limitazione di corrente o arresto termico.
I dispositivi LP2950 e LP2951 sono progettati per ridurre al minimo tutti i contributi di errore alla tensione di uscita. Con una stretta tolleranza di uscita (0,5% a 25°C), un coefficiente di temperatura della tensione di uscita molto basso (20 ppm tipico), una regolazione estremamente buona della linea e del carico (0,3% e 0,4% tipico) e capacità di rilevamento remoto, le parti possono essere utilizzati come riferimenti di tensione a bassa potenza o come regolatori da 100 mA.
Pacchetto LP2951
NUMERO DI PARTE | PACCHETTO | DIMENSIONE CORPO (NOM) |
LP2951 | SOCI (8) | 4,90 mm x 3,90 mm |
FIGLIO (8) | 3,00 x 3,00 mm |
Specifica LP2951
| Opzioni di uscita | Uscita regolabile, uscita fissa |
| Iout (Max) (A) | 0,1 |
| Vin (Massimo) (V) | 30 |
| Vin (Min) (V) | 2 |
| Vout (massimo) (V) | 29 |
| Vout (Min) (V) | 1.2 |
| Opzioni di uscita fisse (V) | 3, 3.3, 5 |
| Rumore (uVrms) | 160 |
| Iq (tipico) (mA) | 0,075 |
| Resistenza termica θJA (°C/W) | 52 |
| Capacità di carico (Min) (μF) | 1 |
| Valutazione | Catalogare |
| Uscite regolate (#) | 1 |
| Caratteristiche | Abilita, Power Good |
| Precisione (%) | 3 |
| PSRR @ 100 KHz (dB) | 57 |
| Tensione di caduta (Vdo) (Tipica) (mV) | 380 |
| Intervallo di temperatura operativa (C) | da -40 a 125 |
