Микроконтроллер STM32F051C8T6: особенности, применение и техническое описание
64 КБ 64 КБ x 8 FLASH ARM® Cortex®-M0 32-разрядный микроконтроллер STM32F0 серии STM32F05 48-контактный 48 МГц 3,3 В 48-LQFP
Высокопроизводительный 32-битный RISC-движок ARM® Cortex®-M0, работающий на частоте до 48 МГц, высокоскоростной встроенный накопитель (до 64 Кбайт флэш-памяти и 8 Кбайт SRAM) и широкий В микроконтроллеры STM32F051xx включен целый ряд улучшенных периферийных устройств и устройств ввода-вывода. В этой статье будут представлены его функции, приложения и техническое описание.
Каталог
·STM32F051C8T6 Описание
·STM32F051C8T6 Особенности
·Технические характеристики
·STM32F051C8T6 CAD-модель
·STM32F051C8T6 Альтернативы
·STM32F051C8T6 Приложения
·STM32F051C8T6 Производитель
·Детали с похожими характеристиками
·Техническое описание в формате PDF
STM32F051C8T6 Описание
Высокопроизводительный 32-битный RISC-движок ARM® Cortex®-M0, работающий на частоте до 48 МГц, высокоскоростной встроенный накопитель (до 64 Кбайт флэш-памяти и 8 Кбайт SRAM) и широкий В микроконтроллеры STM32F051xx включен целый ряд улучшенных периферийных устройств и устройств ввода-вывода. 12-битный АЦП, 12-битный ЦАП, шесть 16-битных таймеров, 32-битный таймер, таймер ШИМ с расширенным управлением и стандартные интерфейсы связи (до двух I2C, до двух SPI, один I2S, один HDMI CEC и до двух USART) предоставляются устройствами.
Микроконтроллеры STM32F051xx работают от источника питания от 2,0 до 3,6 В и в температурном диапазоне от -40 до +85 °C и от -40 до +105 °C. Разработка приложений с низким энергопотреблением стала возможной благодаря обширному набору режимов энергосбережения.
STM32F051C8T6 Особенности
·• Память: от 16 до 64 Кбайт флэш-памяти и 8 Кбайт SRAM с аппаратной проверкой четности; Ядро: 32-битный процессор ARM® Cortex®-M0, частота до 48 МГц.
·Блок вычисления CRC, сброс и управление питанием, сброс при включении/выключении питания (POR/PDR), цифровое питание и питание ввода-вывода (VDD = от 2,0 В до 3,6 В) и аналоговое питание (V DDA = от V DD). до 3,6 В). Программируемый детектор напряжения (PVD) — еще одна особенность.
·- Режимы низкого энергопотребления: режим ожидания, сон и остановка.
·• Управление тактовой частотой – кварцевый генератор с частотой от 4 до 32 МГц – генератор с частотой 32 кГц для часов реального времени с калибровкой – питание V BAT для часов реального времени и резервных регистров
·До 55 быстрых входов/выходов, все из которых могут быть отображены на внешние векторы прерываний, внутренний RC-генератор 40 кГц, внутренний RC 8 МГц с опцией x6 PLL и до 36 входов/выходов с возможностью устойчивости к напряжению 5 В.
Технические характеристики
Технические характеристики, атрибуты, параметры и детали STMicroelectronics STM32F051C8T6, аналогичные спецификациям STMicroelectronics STM32F051C8T6.
Тип | Параметр | ||
Статус жизненного цикла | АКТИВНО (Последнее обновление: 7 месяцев назад) | Время выполнения заказа на заводе | 10 недель |
Контактное покрытие | Золото, Олово | Тип монтажа | Поверхностный монтаж |
Пакет/кейс | 48-LQFP | Поверхностный монтаж | ДА |
Количество контактов | 48 | Рабочая Температура | -40°C~85°C ТА |
Упаковка | Поднос | Ряд | СТМ32Ф0 |
Код JESD-609 | е3 | Статус детали | Активный |
Уровень чувствительности к влаге (MSL) | 3 (168 часов) | Количество окончаний | 48 |
Терминал отделки | Олово (Sn) | Максимальная рассеиваемая мощность | 364 МВт |
Положение терминала | КВАД | Терминальная форма | КРЫЛО ЧАЙКИ |
Пиковая температура оплавления (Цел) | 260 | Напряжение питания | 3,3 В |
Терминал Питч | 0,5 мм | Частота | 48 МГц |
Время при пиковой температуре оплавления — макс. (с) | 30 | Базовый номер детали | СТМ32F05 |
Количество контактов | 48 | Напряжение питания-Макс (Vsup) | 3,6 В |
Минимальное напряжение питания (Vsup) | 2В | Интерфейс | HDMI, I2C, I2S, ИК-порт, LIN, SPI, UART, USART |
Объем памяти | 64КБ | Тип генератора | Внутренний |
Количество входов/выходов | 39 | Размер оперативной памяти | 8К х 8 |
Напряжение-питание (Vcc/Vdd) | 2В~3,6В | Тип ИБП/UCS/периферийных микросхем | МИКРОКОНТРОЛЛЕР, РИСК |
Основной процессор | ARM® Cortex®-M0 | Периферийные устройства | ДМА, И2С, ПОР, ШИМ, ВДТ |
Тип памяти программы | ВСПЫШКА | Размер ядра | 32-битный |
Размер памяти программы | 64 КБ 64 КБ x 8 | Возможности подключения | HDMI-CEC, I2C, ИК-порт, LINbus, SPI, UART/USART |
Размер бита | 32 | Конвертер данных | А/Д 13х12б; Д/А 1x12b |
Сторожевой таймер | Да | Имеет АЦП | ДА |
Каналы DMA | ДА | Ширина шины данных | 32б |
Количество таймеров/счетчиков | 8 | ПЗУ (слова) | 65536 |
Основная архитектура | РУКА | Семейство процессоров | КОРТЕКС-М0 |
Количество каналов АЦП | 13 | Количество каналов ШИМ | 1 |
Количество каналов I2C | 2 | Высота | 1,45 мм |
Длина | 7,2 мм | Ширина | 7,2 мм |
ДОСТИГНУТЬ СВХК | Нет СВХК | Радиационная закалка | Нет |
Статус RoHS | Соответствует ROHS3 | Без свинца | Без свинца |
STM32F051C8T6 CAD-модель

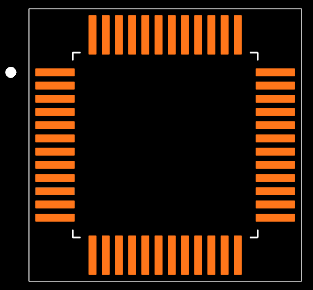

След
3D модель
STM32F051C8T6 Альтернативы
номер части | Описание | Производитель |
СТМ32F051C8T7 | Основной микроконтроллер Arm Cortex-M0 с линией доступа с 64 Кбайт флэш-памяти, процессором 48 МГц, управлением двигателем и функциями CEC | СТМикроэлектроника |
STM32F051C8T6XXX | 32-БИТ, ФЛЕШ-ФЛЕШ, 48 МГц, RISC-МИКРОКОНТРОЛЛЕР, PQFP48, 7 X 7 ММ, СООТВЕТСТВИЕ ROHS, LQFP-48 | СТМикроэлектроника |
STM32F051C8T7XXX | 32-БИТ, ФЛЕШ-ФЛЕШ, 48 МГц, RISC-МИКРОКОНТРОЛЛЕР, PQFP48, 7 X 7 ММ, СООТВЕТСТВИЕ ROHS, LQFP-48 | СТМикроэлектроника |
STM32F051C8T7TR | Основной микроконтроллер Arm Cortex-M0 с линией доступа с 64 Кбайт флэш-памяти, процессором 48 МГц, управлением двигателем и функциями CEC | СТМикроэлектроника |
STM32F051C8T6TR | Основной микроконтроллер Arm Cortex-M0 с линией доступа с 64 Кбайт флэш-памяти, процессором 48 МГц, управлением двигателем и функциями CEC | СТМикроэлектроника |
STM32F051C8T6 Приложения
Микроконтроллеры STM32F051xx идеально подходят для различных применений, включая промышленные приложения, ПЛК, инверторы, принтеры, сканеры, системы сигнализации, видеодомофоны, системы HVAC, портативные устройства, A/V-ресиверы и цифровое телевидение, периферийные устройства для ПК, игры и GPS. платформы.
STM32F051C8T6 Производитель
STMicroelectronics — мировой лидер в создании продуктов и решений для интеллектуальной мобильности, исключительной универсальности, мощности и энергии, а также Интернета вещей и связи. Это франко-итальянская компания, операционная и исполнительная штаб-квартира которой расположена в План-ле-Уат, недалеко от Женевы, Швейцария. Она разрабатывает, производит и продает полупроводниковые интегральные схемы (ИС) для различных приложений, таких как промышленная автоматизация, управление двигателями, системы безопасности, автомобилестроение, бытовая электроника, связь, вычисления, здравоохранение и многое другое. Компания обладает одним из самых широких портфелей технологий в отрасли, а ее продукты используются в самых инновационных электронных решениях сегодняшнего дня. Он имеет сеть производственных предприятий, которая обеспечивает надежные и гибкие поставки. Он также стремится защищать людей и планету и обеспечивать прозрачность общения с заинтересованными сторонами.
