AR8035-AL1B Ethernet-Transceiver

Produktübersicht

Der AR8035 ist Teil der Arctic-Gerätefamilie, zu der der AR8031, der AR8033 und der AR8035 gehören. Es handelt sich um die 4. Generation von Atheros mit einem 10/100/1000 Mbit/s Tri-Speed-Ethernet-PHY mit einem Port. Es unterstützt die RGMII-Schnittstelle zum MAC.

AR8035-AL1B- Funktionen

10BASE-Te/100BASE-Tx/1000 BASE-TIEEE 802.3-kompatibel

Unterstützt 1000 BASE-T-PCS und Autonegotiation mit Next-Page-Unterstützung

Unterstützt die RGMII-Schnittstelle zu MAC-Geräten mit einer breiten Auswahl an I/O-Spannungspegeln, einschließlich 2,5 V, 1,8 V und 1,5 V, und ist mit 3,3 VI/O kompatibel

RGMII-Timing-Modi unterstützen interne Verzögerung und externe Verzögerung auf dem Rx-Pfad

Fehlerfreier Betrieb bis zu 140 Meter CAT5-Kabel

Unterstützt die neuesten Green Ethos®-Energiesparmodi von Atheros mit internem automatischen DSP-Energiesparschema

Unterstützt 802.3az (Energieeffizientes Ethernet)

Vollständig integrierte digitale adaptive Equalizer, Echounterdrücker und Nahnebensprechunterdrücker (NEXT).

Unterstützt Wake-on-LAN (WoL), um magische Pakete zu erkennen und das schlafende System zum Aufwachen zu benachrichtigen

Eine robuste Cable Discharge Event (CDE)-Toleranz von ± 6 kV

Ein robuster Überspannungsschutz mit ±750 V/Differentialmodus und ±4 KV/Gleichtaktmodus

Jumbo-Frame-Unterstützung bis zu 10 KB (Vollduplex)

Vollständig digitale Korrektur der Grundlinienwanderung

Automatischer Kanalwechsel (ACS)

Automatischer MDI/MDIX-Crossover

Automatische Polaritätskorrektur

IEEE 802.3u-kompatible Auto-Negotiation

Per Software programmierbare LED-Modi

Mehrere Loopback-Modi für die Diagnose

Kabeldiagnosetest (CDT)

Einzelne Stromversorgung: 3,3 V

5mm x 5mm. 40-poliges QFN-Gehäuse

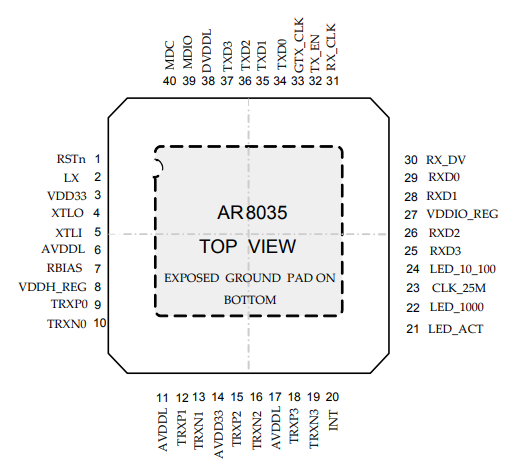

AR8035-AL1B  Pinbelegung

Die folgende Abbildung zeigt das Diagramm der Pinbelegung des AR8035-AL1B.

AR8035-AL1B Pinbelegung

AR8035-AL1B CAD-Modelle

Im Folgenden finden Sie das AR8035-AL1B-Symbol, den Footprint und das 3D-Modell.

AR8035-AL1B-Symbol

AR8035-AL1B Schaltplan

Im Folgenden finden Sie die Schaltpläne des AR8035-AL1B.

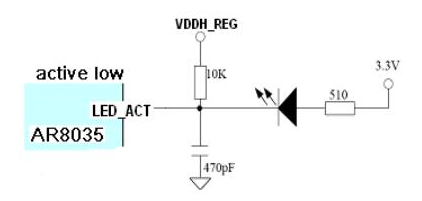

Referenzdesign-Schema – Active Low

Referenzdesign-Schema – Active High

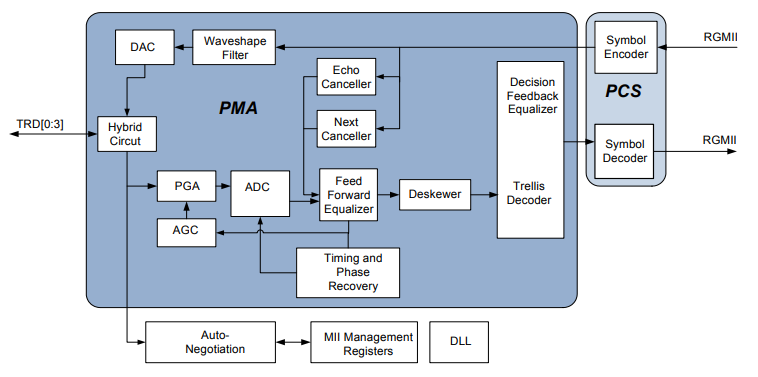

AR8035-AL1B  Blockdiagramm

Die folgende Abbildung zeigt das Blockdiagramm von AR8035-AL1B

AR8035-AL1B Blockdiagramm

AR8035-AL1B-Spezifikation

Häufig gestellte Fragen zu AR8035-AL1B

1.Was ist ein Ethernet-Transceiver?

Ethernet-Transceiver werden zur Verbindung elektronischer Geräte in Ethernet-Schaltkreisen verwendet. Sie werden auch als Medienzugriffseinheiten bezeichnet. Drahtlose Transceiver kombinieren Technologie in Ethernet- und RF-Transpondern, um die Wi-Fi-Übertragungsgeschwindigkeit zu verbessern.

2.Wofür werden Transceiver verwendet?

Der Transceiver ist ein wichtiger Bestandteil eines Glasfasernetzes und dient der Umwandlung elektrischer Signale in optische (Licht-)Signale und optischer Signale in elektrische Signale. Es kann an ein anderes Gerät innerhalb eines Datennetzwerks angeschlossen oder darin eingebettet werden, das ein Signal senden und empfangen kann.

3.Was ist der Unterschied zwischen einem Transponder und einem Transceiver?

Im Allgemeinen ist ein Transceiver ein Gerät, das sowohl Signale senden als auch empfangen kann, während der Transponder eine Komponente mit einem Prozessor ist, der für die Überwachung eingehender Signale und mit einer vorprogrammierten Antwort im Glasfaser-Kommunikationsnetzwerk programmiert ist.
