Der TIP41C ist ein NPN-Leistungstransistor mit Basisinseltechnologie im TO-220-Kunststoffgehäuse, der dieses Gerät für Audio-, Leistungslinear- und Schaltanwendungen geeignet macht.
Ultra-Deep-Bass-Verstärker mit TIP41C- und TIP42C-Transistor
Katalog
·TIP41C Beschreibung
·TIP41C Pinbelegung
·TIP41C CAD-Modell
·TIP41C-Funktionen
·Vorteile von TIP41C
·Spezifikationen
·TIP41C-Testschaltungen
·TIP41C Funktionale Alternativen
·TIP41C PNP-Komplementär
·So verwenden Sie TIP41C
·TIP41C-Anwendungen
·TIP41C-Paket
·TIP41C Hersteller
·Datenblatt PDF
TIP41C Beschreibung
Der TIP41C ist ein NPN- Leistungstransistor mit Basisinseltechnologie im TO-220-Kunststoffgehäuse, der dieses Gerät für Audio-, Leistungslinear- und Schaltanwendungen geeignet macht. Der komplementäre PNP-Typ ist TIP42C. Der TIP41C kann maximal 6 Ampere Last betreiben. Es ist ein perfekter Ersatz, wenn Sie einen TIP31, TIP31C oder einen anderen ähnlichen Transistor in Ihrer Schaltung ersetzen möchten, um mehr Last anzutreiben.

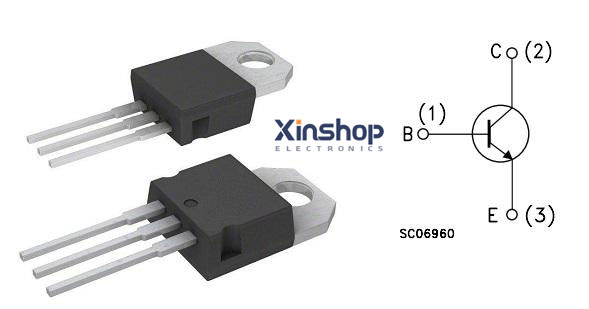

TIP41C Pinbelegung
TIP41C CAD-Modell
Symbol

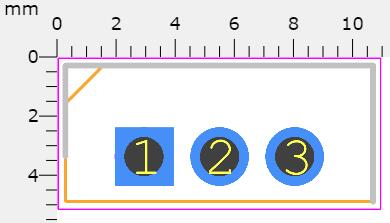

Fußabdruck

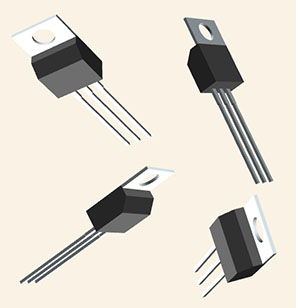

3D-Modell
TIP41C-Funktionen
Basisteilenummer: TIP41
Pakettyp: TO-220
Transistortyp: NPN
Maximaler Kollektorstrom (IC): 6A oder 6000mA
Maximale Kollektor-Emitter-Spannung (VCE): 100 V
Maximale Kollektor-Basis-Spannung (VCB): 100 V
Maximale Emitter-Basis-Spannung (VEBO): 5 V
Max. Kollektorverlustleistung (PC): 65 W
Maximale Übergangsfrequenz (fT): 3 MHz
Minimale und maximale DC-Stromverstärkung (hFE): 15–75
Die maximale Lager- und Betriebstemperatur sollte zwischen -65 und +150 °C liegen
Vorteile von TIP41C
Neue erweiterte Serie
Hohe Schaltgeschwindigkeit
hFE-Gruppierung
hFE verbesserte die Linearität

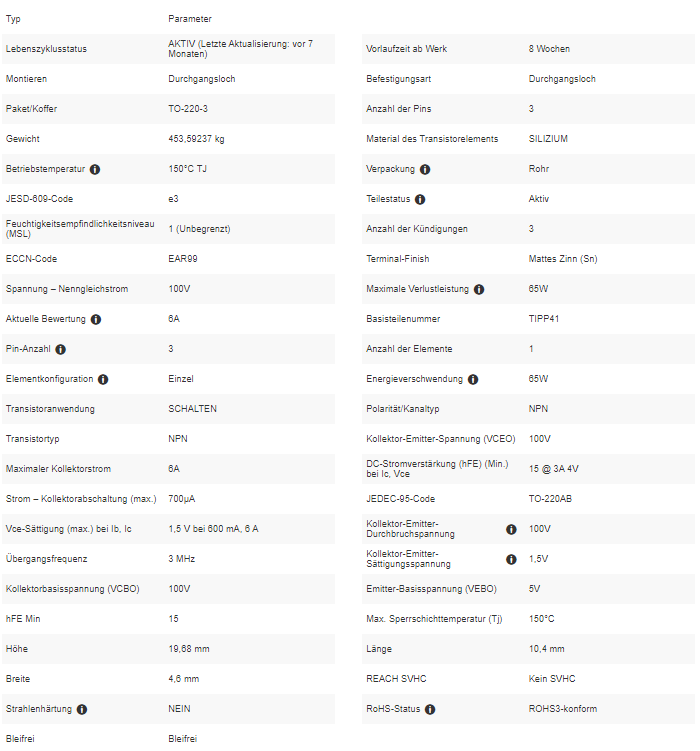

Spezifikationen
Technische Spezifikationen, Attribute, Parameter und Teile von STMicroelectronics TIP41C mit ähnlichen Spezifikationen wie STMicroelectronics TIP41C.
TIP41C-Testschaltungen

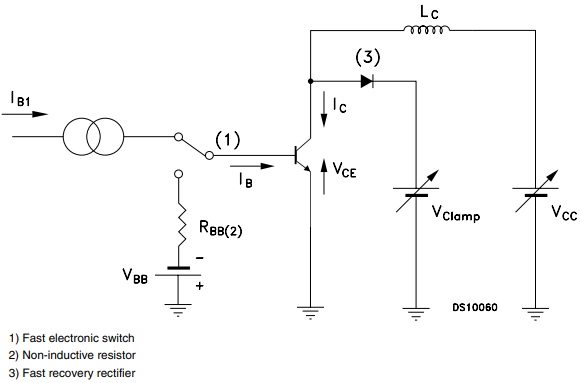

Testschaltung zum Schalten induktiver Lasten

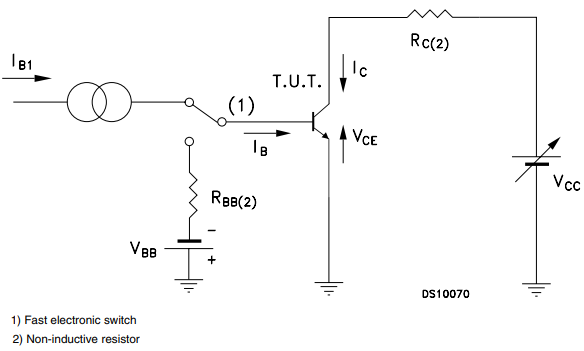

Schaltkreis für ohmsche Lastschaltung
(Hinweis: Bei PNP-Typen sind Spannungs- und Stromwerte negativ.)
TIP41C Funktionale Alternativen
TIP41C PNP-Komplementär
TIP42C
So verwenden Sie TIP41C
Der TIP41C kann in allen allgemeinen Schalt- und Verstärkungsanwendungen eingesetzt werden. Er kann als Schalter verwendet werden, um viele Lasten gleichzeitig anzutreiben, die Summe aller Lasten sollte jedoch nicht über 6 A hinausgehen. Es kann Gleichstrommotoren, Hochleistungs-LEDs, Hochleistungsrelais, Glühbirnen, Geräte usw. antreiben.
Es kann auch für allgemeine Verstärkungszwecke wie Signalverstärkung verwendet werden. Es kann auch zum Aufbau einer einfachen Hochleistungsverstärkerschaltung oder zur Verwendung in anderen Hochleistungs-Audioverstärkerstufen verwendet werden.
TIP41C-Anwendungen
Allzweckschaltungen
Audio-Verstärker
Signalverstärkung
Leistung linear und schaltend
Fahrlasten unter 6 Ampere
Antrieb und Steuerung von Gleichstrommotoren
Darlington-Paare
Große Auswahl an Allzweckanwendungen
TIP41C-Paket

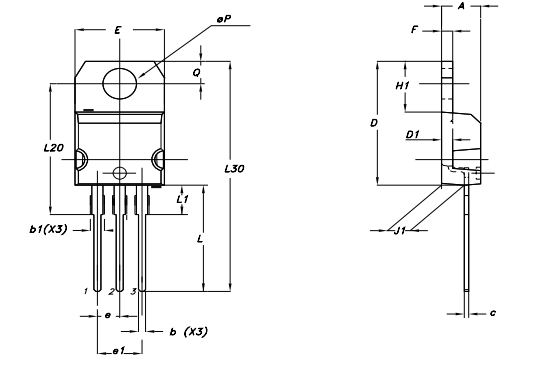

TIP41C- Paketübersicht
TIP41C Mechanische Daten
TIP41C Hersteller
STMicroelectronics ist ein weltweit tätiges, unabhängiges Halbleiterunternehmen und führend in der Entwicklung und Bereitstellung von Halbleiterlösungen für das gesamte Spektrum mikroelektronischer Anwendungen. Eine unübertroffene Kombination aus Silizium- und Systemkompetenz, Fertigungsstärke, Portfolio an geistigem Eigentum (IP) und strategischen Partnern positioniert das Unternehmen an der Spitze der System-on-Chip (SoC)-Technologie und seine Produkte spielen eine Schlüsselrolle bei der Ermöglichung der heutigen Konvergenztrends.
1.Was ist TIP41C?
Der TIP41C ist ein NPN-Leistungstransistor mit Basisinseltechnologie im TO-220-Kunststoffgehäuse, der dieses Gerät für Audio-, Leistungslinear- und Schaltanwendungen geeignet macht.
2.Wie teste ich einen TIP41C-Transistor?
Schließen Sie das Pluskabel des Multimeters an die BASIS (B) des Transistors an. Schließen Sie das negative Messgerätkabel an den EMITTER (E) des Transistors an. Bei einem guten NPN-Transistor sollte das Messgerät einen Spannungsabfall zwischen 0,45 V und 0,9 V anzeigen. Wenn Sie einen PNP-Transistor testen, sollte „OL“ (Over Limit) angezeigt werden.
3.Kann ich dies mit Arduino für RGB-LEDs verwenden?
Du kannst. Stellen Sie sicher, dass Sie den Basiswiderstand so dimensionieren, dass der Strom vom Arduino auf 30 mA begrenzt wird. Der auf Arduino verwendete ATMega328 verfügt über eine maximale Senke oder Quelle von 30 mA.
4.Wie erzielt man mit TIP41C in einer Schaltung eine langfristige Leistung?
Damit dieses Gerät in Ihren Stromkreisen jahrelang stabil bleibt, wird empfohlen, die Last nicht über 6 A zu treiben, immer einen geeigneten Kühlkörper zu verwenden, die Last nicht über 100 V zu treiben und für eine gute und stabile Leistung immer unter den Maximalwerten zu bleiben Betreiben und lagern Sie das Gerät/den Transistor bei Temperaturen über -65 °C und unter +150 °C.
5.Benötigt die 5-W-Leistung des TIP41C/TIP42C einen Kühlkörper?
Hängt ein bisschen davon ab, 5 W auf einem nackten TO220 reichen aus, wenn kein Luftstrom vorhanden ist, und ich würde das Ding wahrscheinlich auf ein geeignetes Stück Metall schrauben, wenn es länger als ein paar Sekunden durchhalten soll.
