Spannungsregler TPS70950DBVR

Produktübersicht

Die Linearregler der Serie TPS709 sind Geräte mit extrem niedrigem Ruhestrom, die für leistungsempfindliche Anwendungen entwickelt wurden. Ein präziser Bandlücken- und Fehlerverstärker sorgt für eine Genauigkeit von 2 % über die Temperatur. Ein Ruhestrom von nur 1 µA macht diese Geräte zu idealen Lösungen für batteriebetriebene, ständig eingeschaltete Systeme, die eine sehr geringe Verlustleistung im Ruhezustand erfordern. Für zusätzliche Sicherheit verfügen diese Geräte über thermische Abschaltung, Strombegrenzung und Rückstromschutz.

TPS70950DBVR- Funktionen

Extrem niedriger IQ: 1 μA

Rückstromschutz

Niedriger ISHUTDOWN: 150 nA

Eingangsspannungsbereich: 2,7 V bis 30 V

Unterstützt 200-mA-Spitzenausgang

2 % Genauigkeit über die Temperatur

Erhältlich mit festen Ausgangsspannungen: 1,2 V bis 6,5 V

Thermische Abschaltung und Überstromschutz

TPS70950DBVR Pinbelegung

Die folgende Abbildung zeigt das Diagramm der Pinbelegung des TPS70950DBVR.

TPS70950DBVR Pinbelegung

TPS70950DBVR-Anwendungen

Rauch- und Wärmemelder

Thermostate

Bewegungsmelder (PIR, uWave usw.)

Akku-Elektrowerkzeuge

Geräteakkus

Stromzähler

Wasserzähler

TPS70950DBVR CAD-Modelle

Im Folgenden sind das TPS70950DBVR-Symbol, der Footprint und das 3D-Modell aufgeführt.

TPS70950DBVR-Symbol

TPS70950DBVR Schaltplan

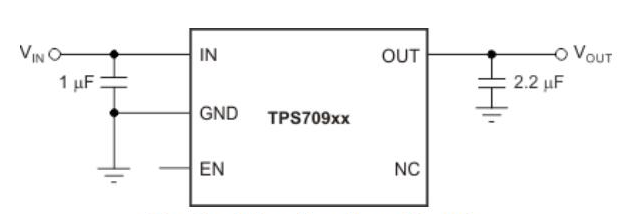

Das Folgende ist der Schaltplan des TPS70950DBVR.

TPS70950DBVR Schaltplan

TPS70950DBVR- Blockdiagramm

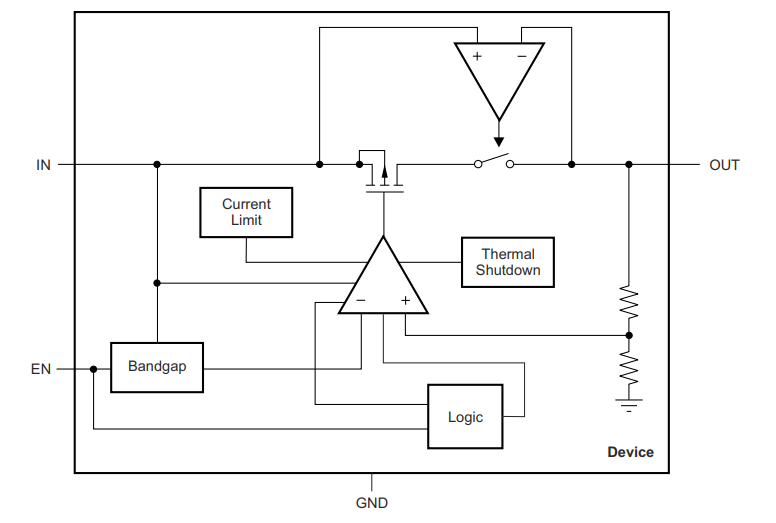

Die folgende Abbildung zeigt das Blockdiagramm des TPS70950DBVR.

TPS70950DBVR-Blockdiagramm

TPS70950DBVR-Spezifikation

Produkteigenschaft	Attributwert
Hersteller:	Texas Instruments
Produktkategorie:	LDO-Spannungsregler
Montageart:	SMD/SMT
Paket/Hülle:	SOT-23-5
Ausgangsspannung:	5 V
Ausgangsstrom:	150mA
Anzahl der Ausgänge:	1 Ausgang
Polarität:	Positiv
Ruhestrom:	1 uA
Eingangsspannung, Min.:	2,7 V
Eingangsspannung, Max:	30 V
PSRR / Ripple-Ablehnung – Typ:	80 dB
Ausgabetyp:	Fest
Mindestbetriebstemperatur:	- 40 °C
Maximale Betriebstemperatur:	+ 125 °C
Ausfallspannung:	300 mV

Häufig gestellte Fragen zu TPS70950DBVR

1.Was macht ein Spannungsregler?

Ein Spannungsregler erzeugt eine feste Ausgangsspannung mit einer voreingestellten Größe, die unabhängig von Änderungen der Eingangsspannung oder der Lastbedingungen konstant bleibt. Es gibt zwei Arten von Spannungsreglern: lineare und schaltende.

2.Was sind die drei Grundtypen von Spannungsreglern?

Es gibt drei Arten von Schaltspannungsreglern: Aufwärts-, Abwärts- und Wechselrichterspannungsregler.

3.Was passiert, wenn ein Spannungsregler ausfällt?

Es gibt viele Gründe, warum die Batterie Ihres Autos leer sein könnte, und einer davon ist zufällig ein defekter Spannungsregler. Denn wenn dieser Teil durchbrennt, wird der Akku nicht mehr aufgeladen, was bedeutet, dass er irgendwann leer ist.
