Extension PCF8574A
Présentation du produit
Le PCF8574/74A fournit une extension d'E/S à distance à usage général via le bus I2C bidirectionnel à deux fils (horloge série (SCL), données série (SDA)).
Les appareils se composent de huit ports quasi-bidirectionnels, d'une interface bus I2C 100 kHz, de trois entrées d'adresse matérielle et d'une sortie d'interruption fonctionnant entre 2,5 V et 6 V. Le port quasi-bidirectionnel peut être attribué indépendamment comme entrée pour surveiller l'état d'interruption ou les claviers. , ou comme sortie pour activer des dispositifs indicateurs tels que des LED. Le maître du système peut lire depuis le port d'entrée ou écrire sur le port de sortie via un seul registre.
La faible consommation de courant de 2,5 μA (typique, statique) est idéale pour les applications mobiles et les ports de sortie verrouillés pilotent directement les LED.
Les PCF8574 et PCF8574A sont identiques, à l'exception de la partie fixe différente de l'adresse esclave. Les trois broches d'adresse matérielle permettent à huit de chaque appareil d'être sur le même bus I2C, de sorte qu'il peut y avoir jusqu'à 16 de ces extensions d'E/S PCF8574/74A ensemble sur le même bus I2C, prenant en charge jusqu'à 128 E/S. (par exemple, 128 LED).
La sortie d'interruption à drain ouvert (INT) active LOW peut être connectée à la logique d'interruption du microcontrôleur et est activée lorsqu'un état d'entrée diffère de son état de registre de port d'entrée correspondant. Il est utilisé pour indiquer au microcontrôleur qu'un état d'entrée a changé et que le périphérique doit être interrogé sans que le microcontrôleur n'interroge en permanence le registre d'entrée via le bus I2C.
La réinitialisation interne à la mise sous tension (POR) initialise les E/S en tant qu'entrées avec une faible source de courant de rappel interne de 100 μA.
Modèles CAO PCF8574A
Symbole du PCB PCF8574A

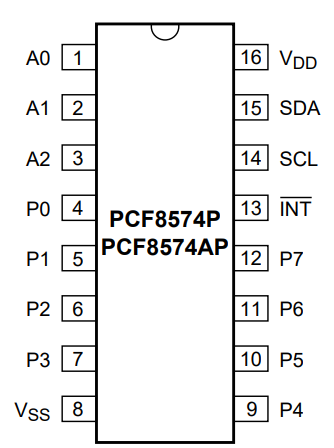

Configuration des broches PCF8574A
Configuration des broches du PCF8574A
Schéma fonctionnel PCF8574A
Schéma fonctionnel du PCF8574A
Caractéristiques du PCF8574A
I 2 C-bus vers extension de port parallèle
Interface de bus I2C 100 kHz (bus I2C en mode standard)
Tension d'alimentation de fonctionnement 2,5 V à 6 V avec E/S non tolérantes aux surtensions maintenues à VDD avec source de courant de 100 μA
Broches d'E/S distantes 8 bits qui sont par défaut des entrées à la mise sous tension
Les sorties verrouillées pilotent directement les LED
Capacité totale de réception du boîtier de 80 mA
Sortie d'interruption active à drain ouvert LOW
Huit adresses esclaves programmables utilisant trois broches d'adresse n Faible courant de veille (2,5 μA typique)
Fonctionnement de -40℃ à +85℃
La protection ESD dépasse 2 000 V HBM selon JESD22-A114 et 1 000 V CDM selon JESD22-C101
Les tests de verrouillage sont effectués selon la norme JEDEC JESD78 qui dépasse 100 mA. Packages proposés : DIP16, SO16, SSOP20.
Applications PCF8574A
Panneaux et affichages LED
Les serveurs
Claviers
Contrôle industriel
Équipement médical
API
Téléphones cellulaires
Appareils mobiles
Machines de jeux
Mesure d'instrumentation et d'essai
Spécifications du PCF8574A
| Taper | Description |
Catégorie | Circuits intégrés (CI) |
| Interface | |
| Extensions d'E/S | |
| Fabricant | NXP États-Unis Inc. |
| Emballer | Tube |
| État du produit | Obsolète |
| Nombre d'E/S | 8 |
| Interface | I²C |
| Sortie d'interruption | Oui |
| Caractéristiques | POR |
| Le type de sortie | Pousser tirer |
| Courant - Source/puits de sortie | 300µA, 25mA |
| Fréquence d'horloge | 100 kHz |
| Tension - Alimentation | 2,5 V ~ 6 V |
| Température de fonctionnement | -40°C ~ 85°C |
| Type de montage | À travers le trou |
| Colis/Caisse | 16 DIP (0,300", 7,62 mm) |
| Package d'appareil du fournisseur | 16-DIP |
| Numéro de produit de base | PCF85 |
FAQ
1.Qu'est-ce que l'expanseur I 2 C ?
Le bus I 2 C permet une communication facile à deux lignes entre deux appareils utilisant une ligne de données série (SDA) et une ligne d'horloge série (SCL) et, par conséquent, constitue un choix populaire pour l'informatique, l'électronique grand public, la communication et systèmes industriels. I 2 Exemple d'application d'extension GPIO C-Bus.
2.À quoi sert un extenseur IO ?
Les appareils de cette famille sont utilisés conjointement avec des microcontrôleurs, des microprocesseurs ou des appareils similaires dans le but d'augmenter le nombre de connexions de signaux disponibles pour connecter des périphériques.
3.Est-ce que I 2 C est meilleur que SPI ?
SPI est supérieur en vitesse à I 2 C. Ses pilotes push-pull offrent une vitesse et une intégrité du signal améliorées et sa prise en charge du duplex intégral signifie que les appareils maîtres et esclaves peuvent envoyer des données en même temps, permettant des échanges de données encore plus rapides.
