SN65HVD251D : CANbus Transceiver

SN65HVD251D Produktübersicht

Gemäß der Norm ISO 11898 ist der SN65HVD251D für den Einsatz in Systemen konzipiert, die die serielle Kommunikationsschicht des Controller Area Network (CAN) nutzen. Bei Geschwindigkeiten von bis zu 1 Megabit pro Sekunde bietet der HVD251 differenzielle Sendefunktionen für den Bus und differenzielle Empfangsfunktionen für einen CAN-Controller (Mbps).

Das Gerät verfügt über Querverdrahtungs-, Überspannungs- und Erdungsverlustschutz bis zu 36 V und wurde für den Betrieb unter schwierigen Umgebungsbedingungen entwickelt. Darüber hinaus sind ein Überhitzungsschutz, ein Gleichtaktspannungsbereich von -7 bis 12 V und eine Toleranz von 200 V für Transienten enthalten. Der Transceiver verbindet den differenziellen CAN-Bus, der in Industrie-, Gebäudeautomations- und Automobilanwendungen verwendet wird, mit dem Single-Ended-CAN-Controller.

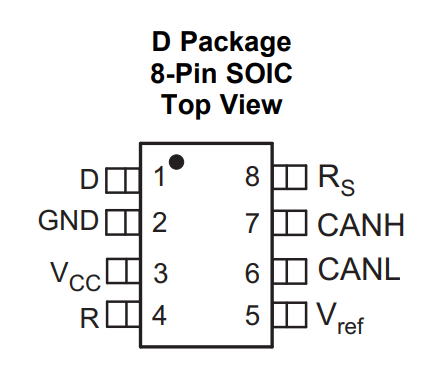

SN65HVD251D Pin-Konfiguration

Pin-Konfiguration

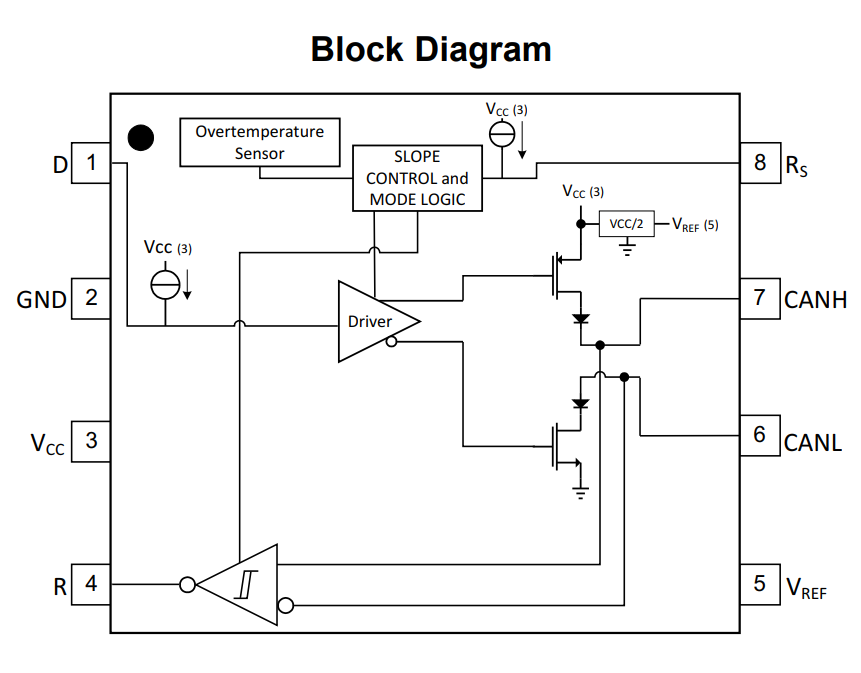

SN65HVD251D Blockdiagramm

Blockdiagramm

SN65HVD251D-Layout

Layout

SN65HVD251D-Funktionen

Bus-Pin-ESD-Schutz übersteigt 14 kV HBM

Ein nicht mit Strom versorgter Knoten stört den Bus nicht

Niedrigstrom-Standbymodus: typisch 200 µA

Schutz vor thermischer Abschaltung

Störungsfreies Ein- und Ausschalten des CAN-Busses für Hot-Plugging

DeviceNet-Anbieter-ID #806

Verbesserter Drop-In-Ersatz für PCA82C250 und PCA82C251

Busfehlerschutz von ±36 V

Erfüllt oder übertrifft ISO 11898

Signalraten(1) bis zu 1 Mbit/s

Hohe Eingangsimpedanz ermöglicht bis zu 120 Knoten an einem Bus

SN65HVD251D Anwendungen

SAE J1939 Standard-Datenbusschnittstelle

NMEA 2000-Standard-Datenbusschnittstelle

CAN-Datenbusse

Industrielle Automatisierung

SN65HVD251D Spezifikationen

FAQ

1.Was ist ein CAN-Bus-Transceiver?

Die alleinige Verantwortung des Transceivers besteht darin, Daten zum und vom Bus zu senden und zu empfangen. Es wandelt das Differenzsignal um, das von der Single-Ended-Logik des Controllers über den Bus gesendet wird.

2.Wie isoliert man einen CAN-Bus?

Durch Anbringen einer Isolationsbarriere an der digitalen Logikschnittstelle zwischen der MCU und dem CAN-Transceiver kann der CAN-Bus isoliert werden. Systementwickler isolieren den CAN-Bus entweder mit diskreten oder integrierten Methoden. Ein CAN-Transceiver und ein digitaler Isolator wie ISO7721 können zum Aufbau einer diskreten Lösung verwendet werden.

3.Welche Art von Signal ist CAN-Bus?

Die elektronischen Steuergeräte (ECUs), die in modernen Automobilen und anderen Geräten vorhanden sind, können dank des Controller Area Network (CAN)-Busses, einem nachrichtenbasierten Protokoll, zuverlässig und prioritätsgesteuert miteinander interagieren.
