Was ist ein Bewegungssensor?
Einführung des Bewegungssensors
Ein Bewegungssensor oder Bewegungsmelder ist ein elektronisches Gerät, das mithilfe von Sensoren in der Nähe befindliche Personen oder Objekte erkennt. Im Gegensatz zu vielen anderen Sensortypen handelt es sich bei Bewegungssensoren typischerweise um eingebettete Systeme, die aus drei Hauptkomponenten bestehen: einer Sensoreinheit, einem eingebetteten Computer und Hardware (oder bestehend aus mechanischen Komponenten). Wenn der Bewegungssensor ein sich bewegendes Objekt erkennt, führt er eine Datenanalyse und einen Datenvergleich im System durch und sendet über das Internet eine Alarmmeldung an Ihr Mobilgerät, sodass Sie sofort wissen, ob im Erkennungsbereich ein Sicherheitsproblem vorliegt . Wenn Sie außerdem den Überwachungsdienst eines Händlers abonnieren, können Sie sogar Bewegungssensoren einrichten, um automatisch Benachrichtigungen an das Überwachungsteam zu senden.
Videobeschreibung :
Bewegungssensoren haben sich in den letzten 20 Jahren ziemlich stark verändert. Wir haben sogar Sensoren, die ihre eigene Bewegung erkennen! Moment... wie funktioniert das?
Arten von Bewegungssensoren
Aktive Bewegungssensoren und passive Bewegungssensoren sind zwei Arten von Bewegungssensoren.
Ⅰ Aktive Bewegungssensoren
In einer bestimmten Region oder einem bestimmten Bereich senden aktive Bewegungssensoren kontinuierlich Energie in Form von Infrarotlicht oder einem elektrischen Feld aus. Wenn Personen oder Objekte mit Wärme oder Temperatur diesen Bereich passieren, verursachen sie Temperaturstörungen, die vom Bewegungssensor erkannt werden können. Aktive Bewegungssensoren umfassen sowohl Emitter- als auch Reflexionserkennungsschaltungen, verbrauchen jedoch mehr Energie als passive Bewegungsmelder. Aktive Bewegungsmelder werden in drei Typen eingeteilt: Mikrowelle, Tomographie und Ultraschall.

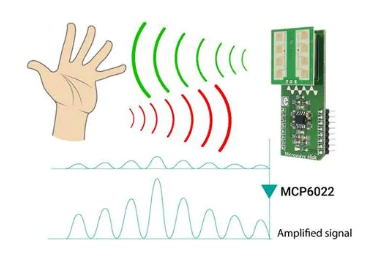

Mikrowellensensoren
Diese Sensoren erzeugen Mikrowellenimpulse und berechnen dann deren Reflexion an Objekten, um festzustellen, ob sich die Objekte bewegen oder nicht. Mikrowellensensoren sind äußerst empfindlich; Die Frequenz, mit der die Wellen ausgesendet werden, unterscheidet sich, wenn die Wellen von einem sich bewegenden Objekt reflektiert werden. Diese sind jedoch manchmal bei nichtmetallischen Objekten zu erkennen, die erkannt werden können, wenn sich Objekte außerhalb des Zielbereichs bewegen. Da sie viel Strom verbrauchen, sind diese Sensoren häufig so konzipiert, dass sie abwechselnd ein- und ausgeschaltet werden. Wenn Sie die Zyklen verstehen, können Sie sie überwinden. In elektronischen Wachhunden werden Mikrowellensensoren eingesetzt.
Tomographische Sensoren
Wenn Wellen ausfallen, erzeugen diese Sensoren Radiowellen und erkennen sie. Sie können durch Wände und Gegenstände sehen und sind häufig in ein Netzwerk aus Funkwellen eingebettet, das große Gebiete abdecken kann. Da diese Sensoren teuer sind, werden sie häufig in Lagerhäusern, Lagereinheiten und anderen Sicherheitssituationen auf gewerblicher Ebene eingesetzt. Da diese Sensoren keine Sichtverbindung benötigen, können sie Bewegungen in verborgenen Bereichen mit einer Höhe von bis zu 5.000 Quadratfuß erkennen. Wenn eine Störung im Stromnetz erkannt wird, aktiviert der Sensor den Bewegungssensoralarm.
Ultraschallsensoren
Ultraschallsensoren können aktiv (oder) passiv sein, wobei passive Sensoren auf bestimmte Geräusche wie Metall auf Metall oder Glasbruch achten. Diese Sensoren sind äußerst empfindlich, aber oft unerschwinglich teuer und anfällig für Fehlalarme. Aktive Geräte erzeugen Ultraschallwellen (Schallwellenimpulse) und bestimmen dann, wie diese Wellen von einem sich bewegenden Objekt reflektiert werden. Tiere wie Katzen, Hunde und Fische können diese Schallwellen hören, sodass ein aktiver Ultraschallalarm sie erschrecken könnte. Theoretisch sendet ein Ultraschalldetektor hochfrequente Schallwellen aus, die zum Sensor zurückreflektiert werden. Bei einer Unterbrechung der Schallwellen kann es sein, dass der aktive Ultraschallsensor einen Alarm auslöst.
Ⅱ Passive Bewegungssensoren
Im Gegensatz zu aktiven Sensoren senden passive Bewegungssensoren nichts aus, sondern erfassen lediglich Infrarotenergie. Passive Detektoren erfassen Infrarot-(Wärme-)Energieniveaus. Passive Sensoren scannen den Raum oder die Umgebung nach Infrarotwärme, die von Lebewesen abgegeben wird.
Passiver Infrarotsensor (PIR)
Der PIR-Sensor ist ein pyroelektrischer Sensor, der in zwei Hälften geteilt ist, so dass jedes Mal, wenn ein sich bewegendes Objekt Infrarotstrahlung aussendet, jede Hälfte die andere Hälfte aufhebt. Wenn beide Hälften die gleiche IR-Strahlung haben – dann nehmen die Sensoren keine wahr – aber wenn sie welche finden mehr oder weniger IR-Strahlung erkennt der PIR-Sensor. Es stehen verschiedene PIR-Sensoren mit unterschiedlichen Erfassungsbereichen zur Verfügung. Da der PIR-Bewegungsmelder durch die Schwankungen von Wärmequellen und Sonnenlicht leicht behindert wird, eignet er sich besser für die Bewegungserkennung im Innenbereich in einer geschlossenen Umgebung.
Bewegungssensoren mit Dual-Technologie
Zusätzlich zu aktiven und passiven Sensoren hat der Fortschritt der Bewegungssensortechnologie auch Dual-Technologie-Sensoren entwickelt, d. h. die Kombination verschiedener Bewegungssensortechnologien zur Entwicklung von Bewegungssensoren, wodurch der Fehlauslösesensor reduziert wird. Die in diesem Artikel besprochenen frühen Bewegungssensoren können in bestimmten Situationen ausfallen, z. B. der PIR-Sensor, der durch Wärme- und Lichtveränderungen fälschlicherweise aktiviert werden kann, ohne dass sich das Objekt tatsächlich bewegt. Wenn etwas dazu führt, dass der Sensor eine Bewegung auslöst, kann der Mikrowellensensor auch fälschlicherweise aktiviert werden. Um diese Nachteile zu vermeiden, können wir daher Sensoren wie PIR- und Mikrowellensensoren kombinieren, um die Effizienz zu verbessern. Hier kann durch die gleichzeitige Verwendung von zwei Sensoren sogar der PIR-Sensor durch Wärme- oder Lichtveränderungen aktiviert werden, ohne dass eine Objektbewegung beteiligt ist. aber der Mikrowellensensor lässt sich nicht aktivieren, daher lässt sich auch der Bewegungssensorschalter nicht aktivieren. Ebenso kann der Bewegungssensorschalter nicht durch den kombinierten Sensor aktiviert werden, selbst wenn der passive Arm des Mikrowellensensors aktiviert ist, der PIR-Sensor jedoch nicht.
Wie funktionieren intelligente Bewegungssensoren?
Die meisten intelligenten Bewegungssensoren verwenden Passiv-Infrarot-Technologie (PIR). PIR-Sensoren erfassen die von Menschen und anderen Tieren abgegebene Infrarotenergie als Körperwärme. Wenn die Temperatur plötzlich ansteigt, erkennt Ihr Gerät dies und benachrichtigt das Bedienfeld Ihres Systems. PIR-Sensoren können so programmiert werden, dass sie geringfügige Temperaturänderungen ignorieren, sodass Sie sich keine Sorgen machen müssen, dass Ihre Haustiere versehentlich Alarm auslösen.
Bewegungssensoren können verwendet werden, um das Licht einzuschalten, wenn sich jemand Ihrem Zuhause nähert, einen Alarm auszulösen, wenn eine Bewegung in Ihrem Wohnzimmer erkannt wird, oder um eine Bewegungssensorkamera auszulösen, die mit der Aufzeichnung beginnt, wenn jemand Ihr Zuhause betritt.
Vor-und Nachteile
Vorteile des Bewegungssensors :
Die Vorteile aktiver und passiver Bewegungssensoren sind:
1.Es eignet sich für den Einsatz in rauen Umgebungen mit unregelmäßigen Wärmezyklen (aktiver Bewegungssensor).
2. Es hat eine längere Lebensdauer von ca. 100.000 Stunden (aktiver Typ).
3.Es erkennt zuverlässig Bewegungen sowohl bei hellen als auch bei dunklen Bedingungen in Innenräumen. (Sensor für passive Bewegung)
4. Es trägt zur Sicherheit bei, indem es verdächtige Bewegungen erkennt.
5. Bewegungssensoren sind einfach zu installieren.
Nachteile des Bewegungssensors :
Aktive und passive Bewegungssensoren haben folgende Nachteile:
1.Hochleistungsradiofrequenz ist gefährlich für Menschen (aktiver Typ).
2.Mikrowellen-Radiofrequenzen dringen nicht in Metallgegenstände ein (aktiver Typ).
3. Passive Bewegungssensoren funktionieren nicht über 350 Grad Celsius.
4. Passive Sensoren funktionieren nur in LOS-Bereichen (Line of Sight) und nicht in Nicht-LOS-Bereichen.
5. Der passive Typ wird von sehr langsamen Objektbewegungen nicht beeinflusst.
6.Der Passiv-Infrarot-Sensor (PIR) kann Menschen in einem Umkreis von 10 Metern erkennen.
7.Der PIR-Sensortyp kann durch jedes sich bewegende Objekt ausgelöst werden.
Ein DIY-Guide
Eine Anleitung für Ihr DIY-Sensorsystem:
Wenn Sie Ihre eigene Sicherheit gewährleisten möchten, befolgen Sie unbedingt die mit dem Sensor gelieferten Anweisungen. Hier sind einige Hinweise zur Installation von Bewegungsmeldern in Ihrem Zuhause oder Unternehmen:
Installieren Sie Sensoren in der Nähe von Eingängen. Es sind Bewegungsmelder speziell für Türen und Fenster erhältlich.
Stellen Sie sie in stark frequentierten Bereichen auf. Die Installation des Sensors in einem Flur, Treppenhaus oder einem anderen Bereich, durch den Personen gehen müssen, erhöht die Wahrscheinlichkeit, einen Eindringling zu erwischen. Es ist auch eine gute Idee, Sensoren in Räumen mit besonders wertvollen Gegenständen anzubringen, in denen Diebe am wahrscheinlichsten sind.
Installieren Sie PIR-Sensoren entfernt von Wärmequellen. PIR-Sensoren analysieren Temperaturschwankungen in einem bestimmten Bereich und können einen Fehlalarm auslösen, wenn sie zu nahe an einer Lüftungsöffnung, einem Ofen oder einem Kamin installiert werden.
Blockieren Sie den Sensor nicht. Wenn die Sensoren blockiert sind, funktionieren sie nicht richtig. Ein Hindernis ist möglicherweise zunächst nicht offensichtlich. Wenn Sie beispielsweise eine Bewegungssensorleuchte über Ihrer Einfahrt installieren, kann es sein, dass Ihr geparktes Auto die Fähigkeit beeinträchtigt, Bewegungen auf dem Gehweg oder auf der Straße zu erkennen. Installieren Sie den Sensor in einem Bereich, in dem es keine Hindernisse gibt.
Wischen Sie den Sensor nach der Installation sauber, um eine freie Linse zu gewährleisten, und denken Sie daran, ihn danach regelmäßig zu reinigen.
FAQ
1.Sollte ich in meinem Zuhause Bewegungssensorleuchten installieren lassen?
Leuchten mit Bewegungsmelder für den Innenbereich sind weniger verbreitet als Leuchten mit Bewegungsmelder für den Außenbereich, es gibt sie aber dennoch. Dabei handelt es sich typischerweise um LED-Modelle, die energieeffizient sind und für die Beleuchtung von Garagen, Arbeitsbereichen oder dunklen Fluren konzipiert sind. Sie können auch zur Installation von Hauseingangstüren verwendet werden, sodass Sie nicht mehr nach dem Lichtschalter suchen müssen, wenn Sie nachts nach Hause kommen.
2.Was ist ein intelligenter Bewegungssensor?
Intelligente Bewegungssensoren erkennen Bewegungen in und um Ihr Zuhause und reagieren als Reaktion darauf. Wenn ein intelligenter Bewegungssensor erkennt, dass Sie einen Raum betreten, kann er automatisch das Licht einschalten. Alternativ können sie Ihnen eine Warnung senden, wenn ein Eindringling versucht, in Ihr Haus einzudringen. Schließlich besteht das Ziel von Bewegungssensoren darin, für Sicherheit zu sorgen und gleichzeitig dafür zu sorgen, dass Ihr Zuhause reibungsloser und effizienter funktioniert.
3.Was ist ein PIR-Sensor?
Der PIR ist ein Bewegungssensor mit einer weißen Abdeckung, den Sie vielleicht schon beim Betreten einer Toilette oder eines Büroraums gesehen haben. Sie sind klein, stromsparend, einfach zu bedienen und kostengünstig. Es erkennt Bewegungen, indem es Temperaturunterschiede zwischen dem Hintergrund und einem warmen Körper erkennt.
4.Wie funktionieren Mikrowellensensoren?
Mikrowellensensoren erkennen Bewegungen mithilfe kontinuierlicher Wellen von Mikrowellenstrahlung, ähnlich wie eine Radar-Geschwindigkeitspistole. Es sendet eine hohe Radiofrequenz aus und erkennt eine Frequenzverschiebung, um die Reflexion eines Objekts zu messen. Wird eine Frequenzverschiebung erkannt, wird der Bewegungsmelder aktiviert.
5.Wie setzt man eine Außenleuchte mit Bewegungsmelder zurück?
Das Aus- und Wiedereinschalten für 30 Sekunden oder länger ist die beste Möglichkeit, eine Bewegungssensorleuchte zurückzusetzen. Ein Hausbesitzer kann die Stromversorgung auch am Leistungsschalter ausschalten, um ihm Zeit zum Zurücksetzen zu geben. Wenn das nicht funktioniert, liegt möglicherweise ein Fehler am Sensor oder an der Glühbirne vor.
6.Können Sie einer vorhandenen Leuchte einen Bewegungssensor hinzufügen?
Sowohl bei der Wohn- als auch bei der Gewerbebeleuchtung sorgt ein Bewegungssensor für mehr Sicherheit und Komfort. Wenn eine vorhandene Leuchte in einwandfreiem Zustand ist, ist für den Einbau eines Lichtsensors kein Austausch erforderlich. Verwenden Sie stattdessen einen Bewegungssensor-Adapter, um vorhandene Leuchten in Leuchten mit Bewegungssensor umzuwandeln.
7.Wie stellt man einen Bewegungssensorschalter ein?
Benutzer können die Einstellungen des Bewegungssensor-Lichtschalters ändern, indem sie die Schalter unter der Abdeckung betätigen oder Tasten auf der Oberfläche drücken. Zur Programmierung vieler klassischer Bewegungsmelder-Lichtschalter dienen Hilfstaster oder Kippschalter hinter der Abdeckplatte.
8.Wie repariert man ein Licht mit Bewegungssensor?
Das Aus- und Wiedereinschalten für 30 Sekunden oder länger ist die beste Möglichkeit, eine Bewegungssensorleuchte zurückzusetzen.
9.Warum ist eine Beleuchtung mit Bewegungssensor eine gute Investition?
Die Installation einer Bewegungsmelderleuchte ist eine einfache Aufgabe, die sich gut für den Hausbesitzer eignet, der bereit ist, ein paar Minuten in die Verbesserung seines Zuhauses zu investieren. Die auf den Fotos hier dargestellte Aufgabe, die den Austausch einer defekten Leuchte zeigt, dauerte nur etwa 15 Minuten und erforderte kein Spezialwerkzeug.
10.Wo werden Bewegungssensoren eingesetzt?
Ein Bewegungssensor (oder Bewegungsmelder) ist eine Art elektronisches Gerät, das Bewegungen erkennt und misst. Bewegungssensoren sind am häufigsten in Sicherheitssystemen für Privathaushalte und Unternehmen zu finden, finden sich aber auch in Telefonen, Papierhandtuchspendern, Spielekonsolen und Virtual-Reality-Systemen.
