Подходит ли цифровая радиочастотная память (DRFM) для спуфинга помех?

Привет всем, добро пожаловать обратно в новый пост сегодня. Интеллектуальные глушилки, также известные как глушилки с вводящей в заблуждение или глушилки с цифровой радиочастотной памятью (DRFM), обычно используются в национальной обороне, чтобы сбить с толку вражеские радары и защитить свои собственные объекты.

Темы, затронутые в этой статье:

Ⅰ. Типичные характеристики системы DRFM

Ⅱ. Постоянно развивающаяся технология интерференции DRFM

Ⅲ. Срез транспондера

Ⅳ. Использование вводящих в заблуждение глушилок

Интеллектуальные глушилки , также известные как глушители, вводящие в заблуждение или глушители с цифровой радиочастотной памятью ( DRFM ) , обычно используются в национальной обороне, чтобы сбить с толку вражеские радары и защитить свои собственные объекты.

Технология DRFM предполагает выборку радиочастотного сигнала, его сохранение и восстановление в цифровом виде, а также изменение некоторых или всех свойств сигнала в соответствии с методом подделки.

Система DRFM оцифровывает полученный радиочастотный сигнал на нужной частоте и в нужной полосе пропускания, а затем при необходимости воссоздает радиочастотный сигнал. Наиболее важной особенностью DRFM является то, что он перекрывается с принятым сигналом как цифровая «копия». Он непрерывно циклически повторяет энергию входного усилителя, не вызывая ухудшения сигнала, обеспечивая более широкий спектр интерференционных эффектов, чем аналоговые схемы.

Ⅰ. Типичные характеристики системы DRFM

Может генерировать когерентную временную задержку радиочастотного сигнала (обычно в радиолокационных приложениях).

РЛС противника создать сплоченные помехи обмана (интеллектуальные помехи):

С небольшой задержкой захваченный радиолокационный импульс можно воспроизвести.

Изменения задержки ложной цели могут привести к тому, что она будет казаться движущейся.

Другие эффекты интерференции могут быть созданы путем модуляции амплитуды, частоты и фазы собранных импульсных данных.

Датчики дальности и скорости в радаре коррелируют за счет увеличения доплеровского сдвига частоты.

Многократное повторение собранного импульса может привести к большому количеству ложных целей.

Из файлов DRFM может генерировать сигналы произвольной формы.

При работе с радаром, использующим линейную частотную модуляцию, используйте постановщики помех DRFM (LFM).

Ⅱ. Постоянно развивающаяся технология интерференции DRFM

Современные функции DRFM включают меньшую компактность, более быструю реакцию и огромную вычислительную мощность с малой задержкой. Ядро супергетеродинного приемника — DRFM. Из него состоит основная структура системы помех. Узкополосные сигналы должны одновременно обрабатываться в системе помех, чтобы избежать помех.

DRFM имеет сложную функцию программирования (основанную на генераторе технологии цифровой обработки сигналов), которая может создавать множество ложных эхо со сложными правилами кинематики и синтезом сигналов, а также может реализовать когерентную технологию (когерентную копию полученного сигнала).

Когерентное воспроизведение предполагает использование того же радиолокационного сигнала угрозы, что и исходный сигнал помехи, в результате чего сигнал помех не обнаруживается по реальному эхо-сигналу и обрабатывается с тем же коэффициентом усиления обработки (увеличенным соотношением J/S).

Когерентные копии используются в технологии спуфинга для регулировки расстояния между двумя точками путем передачи импульсов с различными задержками относительно реального эха (расстояние открытия/закрытия двери) или отправки относительно реального эха (расширение/уменьшение скоростной двери). Для изменения скорости используется сигнал с переменным доплеровским сдвигом частоты.

Сигнал в DRFM также можно использовать в качестве начального значения модуляции шума. Таким образом, шум адаптируется к мгновенной полосе частот радара или доплеровской полосе пропускания. Целью этой технологии является минимизация воздействия противника путем создания шумовой доплеровской полосы частот, которая сосредоточена на истинном доплеровском частоте цели (например, экранирование турникета полуактивной ГСН). Способность квадратного радара обнаруживать и отслеживать доплеровский режим цели.

Вместо использования локально синтезированной радиочастотной несущей (некогерентный шум) использование полученного и сохраненного сигнала в качестве радиочастотной несущей (создание когерентного шума) может улучшить характеристики помехового шума и лучше согласовать полосу пропускания радара (это для относительного шум). Участие в радаре весьма важно).

При добавлении помех характеристики помехового шума определяются как уменьшение глобального отношения сигнал/шум (S/(N+J)), которое зависит от соответствия между сигналом помехи и истинным эхо (сколько помех сигналы могут попасть в полосу согласования радара. В пределах полученного коэффициента усиления обработки радара) и насколько шумовые характеристики можно считать аналогичными тепловому (гауссову) шуму.

Индекс качества шума (NQI) определяется гауссовостью помехового шума и отношением полосы пропускания помех к полосе согласования радара (хорошее качество шума достигается, когда коэффициент отношения минимальной полосы помех к полосе пропускания радара равен 3).

Для достижения цели настройки несущей помехи на угрожающий радиочастотный диапазон или проведения когерентной помехи непрерывное генерирование шума в режиме пересылки вызывает необходимость регулярного переключения приемопередатчиков на прием, хранение и обработку несущей помехи (когерентная помеха). перед передачей. получает сигнал

Естественно, если свойства импульса не меняются со временем, предыдущие импульсы можно использовать для создания настоящего когерентного дубликата. Если характеристики импульса изменяются, должны быть приняты все импульсы; однако, если глушитель получает полный импульс, он не может быть передан во время фазы приема и обнаружения, поэтому невозможно создать ложную цель, которая находится ближе, чем ширина импульса.

Ⅲ. Срез транспондера

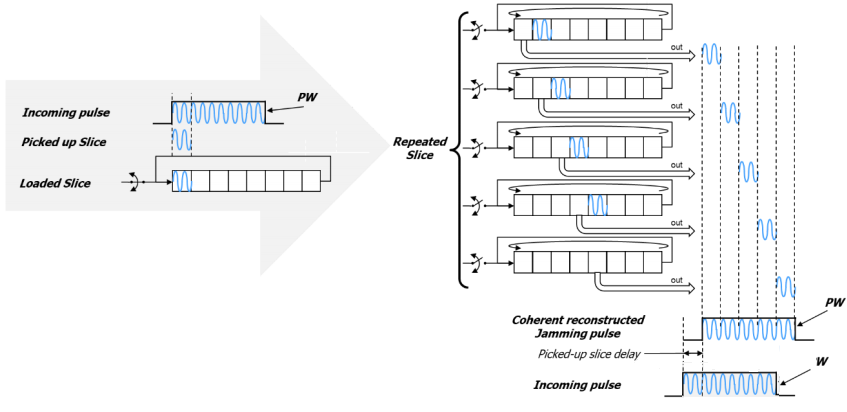

Транспондер слайса также является режимом функции когерентного DRFM, который может восстанавливать копию когерентной интерференции, используя только небольшую часть принятого сигнала (срез). До окончания полученного импульса будет разрешено принимать и доставлять только ограниченное количество времени: в пределах импульса будет осуществляться только одно переключение RX и TX.

Эта технология обеспечивает когерентный сбор и операции воспроизведения для создания копий с высокой фазовой и частотной когерентностью, гарантируя, что радиолокационный приемник имеет адекватную корреляцию (в случае радиолокационной фильтрации).

Ⅳ. Использование вводящих в заблуждение глушилок

Постановщик помех DRFM превратился в важный компонент комплексного комплекса радиоэлектронной атаки (EA). Она превратилась из простой системы пересылки с ограниченным ослаблением в мощное электронное оружие нападения.

DRFM можно использовать для проверки точности работы и синхронизации технологии спуфинга на системном уровне, для тестирования различных компонентов, подмодулей и модулей на уровне RF/IF, а также для гарантии того, что проблемы с джиттером тактового сигнала и целостностью питания устраняются на раннем этапе.

Frequently Asked Questions

1. Что такое память?

Память — запоминающее устройство, используемое для хранения информации в современных информационных технологиях. В цифровой системе, пока она может хранить двоичные данные, она может быть памятью. В интегральных схемах памятью также называют схему с функцией хранения без физической формы, например RAM, FIFO и т. д. В системе запоминающее устройство в физической форме также называется памятью. Вся информация в компьютере, включая входные необработанные данные, компьютерные программы, промежуточные и окончательные результаты испытаний, хранится в памяти.

2. Что такое ДРФМ?

ДРФМ является основным компонентом активной радиолокационной помехи в современной системе радиоэлектронного противодействия. Он используется для точного копирования полученного радиолокационного сигнала, а затем возвращается в радиолокационную систему, чтобы сбить ее с толку.

3. Каков принцип работы DRFM?

Сначала входной радиочастотный сигнал преобразуется с понижением частоты в сигнал промежуточной частоты, который после аналого-цифрового преобразования преобразуется в цифровой сигнал и записывается в память уведомлений. Когда сигнал необходимо повторно передать, цифровой сигнал считывается под управлением контроллера и преобразуется в аналоговый сигнал с помощью ЦАП, а затем преобразуется с повышением частоты с помощью того же гетеродина для получения выходного радиочастотного сигнала для передачи. завершить сохранение и пересылку входного сигнала.
